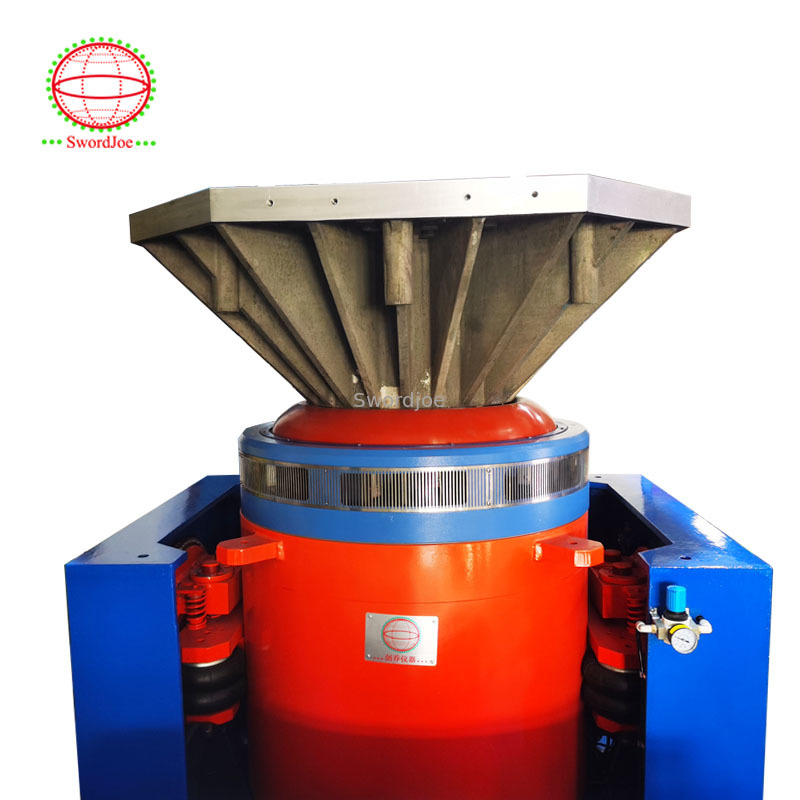

Tabela de ensaio de vibração sinusal / aleatória para pacotes de baterias de veículos elétricos

Name: Tabela de ensaio de vibração sinusal / aleatória para pacotes de baterias de veículos elétricos
Brand: Guangdong Jianqiao Testing Equipment Co., Ltd.
SKU: JQA-202-335
Availability: InStock

Nome da marca:	Jianqiao
Número do modelo:	JQA-202-335
MOQ:	1

Informações Detalhadas

Descrição do produto

Informações Detalhadas

Lugar de origem:

CHINA

Certificação:

Documento:

Climatic Test Chamber Catal...25.pdf

Freqüência:

2000Hz

força seno:

20kn /2000kg /4409lbf

Força aleatória:

20kn /2000kg /4409lbf

Força de choque:

98kn /9800kg /9918lbf

Canal:

2/4/8/16

Aceleração máxima:

100g

Deslocamento máximo:

100 mm (4 "）））））））） 76 mm (3")/51mm (2 ")

Carga máxima:

300 kg

massa de peças móveis:

20kg

Diâmetro da armadura:

335mm

Detalhes da embalagem:

Estojo de madeira

Habilidade da fonte:

300 conjuntos

Destacar:

Tabela de ensaio de vibração sinusal

Tabela de ensaio de vibração da bateria do veículo elétrico

Tabela de vibração aleatória da bateria EV

Descrição do produto

Teste de vibração: o guia definitivo para testes de vibração para baterias EV

Principais especificações

Faixa de frequência	2000 Hz
Força senoidal	20kN / 2000kg / 4409lbf
Força aleatória	20kN / 2000kg / 4409lbf
Força de choque	98kN / 9800kg / 9918lbf
Canal	2/4/8/16
Aceleração máxima	100 g
Deslocamento máximo	100 mm (4") / 76 mm (3") / 51 mm (2")
Carga máxima	300 kg
Massa das peças móveis	20 kg
Diâmetro da armadura	335 mm

Com mais de 10 milhões de veículos de energia nova na China em junho de 2022, representando 3,23% do total de veículos, a mudança para a eletrificação está acelerando globalmente.O sistema de bateria de potência é o componente central dos veículos elétricosDurante o funcionamento, os sistemas de baterias suportam cargas de vibração constantes, tornando a resistência às vibrações um critério crítico de avaliação.

Métodos de ensaio de vibração

1.1 Vibração sinusal

A vibração sinusal segue uma função sinusal periódica, usada para testes de frequência fixa e de freqüência de varredura.enquanto os testes de frequência de varredura (lineares ou logarítmicos) ajudam a identificar pontos de ressonância estrutural em faixas de frequência.

1.2 Vibrações aleatórias

A vibração aleatória simula melhor as condições do mundo real, como as irregularidades da superfície da estrada.densidade espectral de potência (PSD), a aceleração média da raiz quadrada total (Grms) e a duração do ensaio.

1.3 Vibrações de modo misto

Combina padrões de vibração senoidal e aleatória (por exemplo, seno-sobre-aleatório) para simular cenários complexos de vibração do mundo real.

Comparação dos padrões de vibração do sistema de baterias

2.1 Normas internacionais

As principais normas incluem a USABC 1996, SAE J2380 (referida pela UL2580), a UN 38.3 (simulação de transporte), a ISO 12405 e a ECE R100-02 (certificação europeia).Intervalos de frequência, e requisitos de amostragem.

2.2 Normas nacionais

GB/T 31467.3-2015 (referência ISO 12405) foi revisto em 2017 para alinhar com o teste de varredura de 3 horas da ECE R100-02.Especifica a SOC ≥ 50% e as cargas específicas do tipo de veículo com base em dados reais.

Processo de ensaio de vibração do sistema da bateria de potência

3.1 Tabela de vibrações

As tabelas de vibração elétrica (intervalo de 5-3000 Hz) são mais comuns, usando sistemas de feedback controlados por computador para manter condições de teste precisas.deslocamento, e faixa de frequências.

3.2 Instalações de ensaio

Os acessórios devem simular as condições de montagem do veículo (plano, suspenso ou press-fit) com uma rigidez adequada (> faixa de frequência de ensaio), uma massa mínima,e um movimento lateral limitado para garantir uma transmissão precisa da carga.

3.3 Localização dos sensores

Os sensores dos pontos de controlo perto dos parafusos de montagem fornecem feedback para o ajuste do sinal de acionamento, enquanto os pontos de monitorização rastreiam os parâmetros da bateria (voltagem, temperatura, isolamento) durante o ensaio.

3.5 Estudo de caso: Teste de conformidade GB38031

Um sistema de bateria de veículo de passageiros foi submetido a varreduras pré-teste (57,06 Hz de frequência natural), vibrações aleatórias/de frequência fixa nos eixos X/Y/Z e varreduras pós-teste (54,94 Hz).A monitorização não mostrou anomalias., com desempenho normal após o ensaio.

Na Bateria Bonnen, testamos rigorosamente as baterias de potência de acordo com os padrões nacionais, garantindo a fiabilidade contra vibrações operacionais.O nosso compromisso oferece soluções de alto desempenho para as necessidades automotivas em evolução.

Especificações técnicas dos agitadores

Parâmetro	Especificações
Modelo	JQA-202-335 / JQA-203-335
Faixa de frequência (Hz)	5-3000
Força sinusoidal nominal (KN)	20
Força de choque (KN)	40/60
Aceleração máxima (m/s2)	980
Velocidade máxima (m/s)	2
Max. Deslocamento (mmp-p)	51/76
Carga máxima (kg)	300
Frequência de isolamento de vibrações (Hz)	2.5
Peso das peças móveis (kg)	23
Diâmetro da armadura (φmm)	335

Sobre a Guangdong Jianqiao Testing Equipment Co., Ltd.

Há 20 anos, especializamo-nos em P&D, produção e vendas de sistemas de teste de vibração, câmaras ambientais e equipamentos de teste de baterias.Os nossos produtos certificados ISO9001 cumprem as normas internacionais (ISO, ASTM, DIN, EN, UL, etc.) e servem as principais empresas nos setores aeroespacial, automotivo, eletrônico e de pesquisa.

Equipe de P&D com experiência nacional

Cobertura da rede nacional de comercialização

11289+ utilizadores finais satisfeitos
