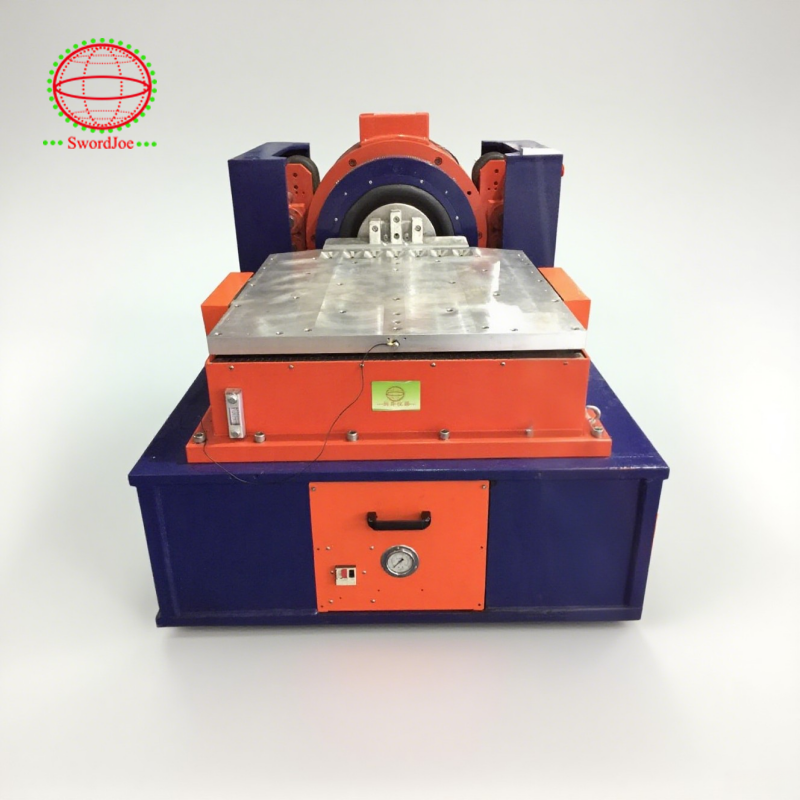

Tester wibracyjny akumulatorów EV 2000Hz Test UN38.3 dla pakietów akumulatorów EV

Nazwa Marki: Jianqiao
Numer modelu: JQA-202-335
MOQ: 1
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE
Częstotliwość:
2000 Hz
siła sinusoidalna:
20NNK /2000KG /4409LBF
Losowa siła:
20NNK /2000KG /4409LBF
Siła szoku:
98KN /9800 KG /9918LBF
Kanał:
2/4/8/16
Maksymalne przyspieszenie:
100G
Maksymalne przemieszczenie:
100 mm (4 ")/76 mm (3")/51 mm (2 ")
Maksymalne obciążenie:
300 kg
Masa ruchomych części:
20 kg
Średnica armatury:
335 mm
Szczegóły pakowania:
Drewniana obudowa
Możliwość Supply:
300 zestawów
Podkreślić:

Tester akumulatorów EV 2000Hz

,

Tester akumulatorów EV UN38.3

Opis produktu
EV Testowanie wibracji baterii UN38.3 dla pakietów baterii EV
Specyfikacje produktu
Atrybut Wartość
Częstotliwość 2000 Hz
Siła sinusoidalna 20NNK /2000KG /4409LBF
Losowa siła 20NNK /2000KG /4409LBF
Siła szoku 98KN /9800 KG /9918LBF
Kanał 2/4/8/16
Maksymalne przyspieszenie 100G
Maksymalne przemieszczenie 100 mm (4 ")/76 mm (3")/51 mm (2 ")
Maksymalne obciążenie 300 kg
Masa ruchomych części 20 kg
Średnica armatury 335 mm
Cztery popularne profile testowania wibracji baterii EV
Akumulatory litowo-jonowe są najczęstszym typem akumulatora stosowanym w pojazdach elektrycznych. Podczas ich życia akumulatory te ulegają różnym wibracom i zmianom temperatury. Opracowano kilka standardów testowych w celu symulacji długoterminowych efektów środowiskowych na te akumulatory na różnych poziomach wielkości (komórka, moduł, pakiet).
Tester wibracyjny akumulatorów EV 2000Hz Test UN38.3 dla pakietów akumulatorów EV 0
SAE J2380
Standardowe profile wibracji SAE J2380 symulują wpływ jazdy 100 000 mil na pakiety baterii i moduły. Standard wymaga serii losowych profili wibracyjnych stosowanych na wszystkie trzy prostopadłe osie w okresach od 9 minut do 38 godzin.
Tester wibracyjny akumulatorów EV 2000Hz Test UN38.3 dla pakietów akumulatorów EV 1
SAE J2464
Standard SAE J2464 ocenia tolerancję nadużycia ogniw i pakietów akumulatorów, mierząc odpowiedź dla dowolnego RESS (system magazynowania energii do ładowania). Te scenariusze nadużycia są sprzeczne z zamiarami projektowania baterii, ale mogą wystąpić podczas używania w terenie.
Istnieją 2 określone typy testów: test cyklicznych wstrząsu i test wibracji wstrząsu. Cyklowanie wstrząsu termicznego składa się z 5 cykli w gorących i niskich temperaturach (70 ° C do -40 ° C). Test wibracji wstrząsu wynika z 3 dodatnich i 3 ujemnych wstrząsów w kierunku ujemnym w każdej z trzech prostopadłych osi.
IEC 62660-2
Standard IEC 62660-2 określa testy niezawodności i nadużycia dla komórek litowo-jonowych pojazdów elektrycznych. Test wibracji wymaga losowych wibracji przez 8 godzin na każdej płaszczyźnie komórki, a także mechaniczny test wstrząsu (pół sakowy) we wszystkich sześciu kierunkach przestrzennych.
Tester wibracyjny akumulatorów EV 2000Hz Test UN38.3 dla pakietów akumulatorów EV 2
UN 38.3
Podręcznik ONZ testów i kryteriów zapewnia procedury testowe transportu towarów niebezpiecznych, z sekcją 38.3 omawiając akumulatory litowo -jonowe. Akumulatory litowo-jonowe muszą przejść te testy przed prześwitem transportu.
Istnieją 3 określone typy testów: termiczne, wibracje i wstrząs. Test termiczny składa się z 10 cykli w gorących i niskich temperaturach (72 ° C do -40 ° C), a następnie 24 -godzinne magazynowanie w temperaturze otoczenia (20 ° C). Test wibracji symuluje wibracje transportowe z przesianym testem sinusoidalnym w ciągu 3 godzin dla każdej pozycji montażowej.
Specyfikacje techniczne
Model shakera JQA-202-335 / JQA-203-335
Zakres częstotliwości (HZ) 5 ~ 3000
Znamiona siła sinusoidalna (KN) 20
Force szoku (KN) 40/60✱
Max. przyspieszenie (M/S²) 980
Max. prędkość (M/s) 2
Max. Przemieszczenie (MMP-P) 51/76
Max. Ładowanie (kg) 300
Częstotliwość izolacji wibracji (Hz) 2.5
Wstrząsanie typu stołu JQ-20
Mocowanie części ruchomych (kg) 23
Średnica armatury (φmm) 335
Dopuszczalny mimośrodowy moment (n xm) 490
Wymiar zewnętrzny (w*h*d) (mm) 1080*990*860
Waga shaker (kg) 1600
Model wzmacniacza mocy PA-20
Max. moc wyjściowa (KVA) 20
Rozmiar wzmacniacza (w*h*d) 550*1750*850
Waga wzmacniacza mocy (kg) 410
Model roboczy wzmacniacza mocy Przełącznik
Zużycie energii systemowej (KVA) 40
Metoda chłodzenia Wymuszone chłodzenie powietrza
Model wentylatora FJ-3000
Przepływ znamionowy (m3/min) 40
Znamione ciśnienie wiatru (KPA) 3.5/8.8
Fan Power (KW) 7.5
Tester wibracyjny akumulatorów EV 2000Hz Test UN38.3 dla pakietów akumulatorów EV 3 Tester wibracyjny akumulatorów EV 2000Hz Test UN38.3 dla pakietów akumulatorów EV 4 Tester wibracyjny akumulatorów EV 2000Hz Test UN38.3 dla pakietów akumulatorów EV 5 Tester wibracyjny akumulatorów EV 2000Hz Test UN38.3 dla pakietów akumulatorów EV 6
