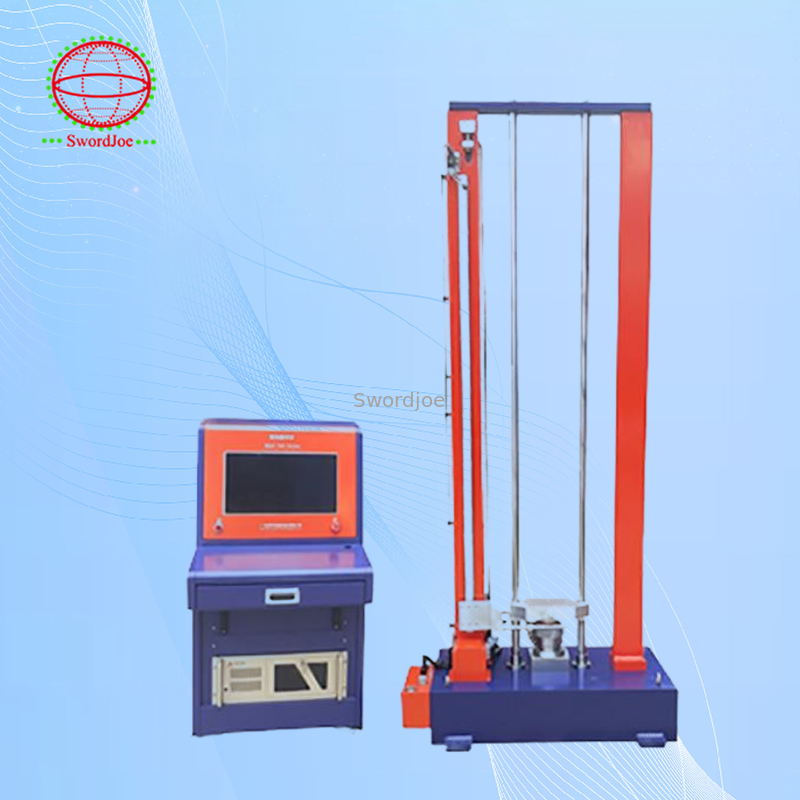

शॉक टेस्ट मशीन एक उच्च त्वरण परीक्षण प्रणाली है जिसे विशेष रूप से सैन्य उद्योग और घरेलू उपकरण परीक्षण आवश्यकताओं को पूरा करने के लिए विकसित किया गया है।हवा के दबाव रिवर्स जोर या वसंत ऊर्जा भंडारण के साथ ड्रॉप सिद्धांत प्रौद्योगिकी का उपयोग, यह समायोज्य मुद्रांकन दबाव के माध्यम से विभिन्न त्वरण स्तरों को प्राप्त करता है। अत्यधिक उच्च त्वरण के लिए, मशीन में एक तरंगप्रकार एम्पलीफायर शामिल है।
यह स्वचालित हाइड्रोलिक लिफ्ट प्रकार की मशीन उत्पाद की नाजुकता के स्तर को मापने और संरचनात्मक अनुकूलन के लिए सुरक्षात्मक पैकेजिंग का मूल्यांकन करने के लिए वास्तविक दुनिया के सदमे की स्थिति का अनुकरण करती है।यह आधा साइन तरंग का समर्थन करता है, टर्मिनल-पीक सेगटूथ वेव और स्क्वायर वेव शॉक टेस्ट।
| मॉडल | IS5 | आईएस10 | IS25 | IS50 | IS100 | IS200 | IS300 |
|---|---|---|---|---|---|---|---|
| अधिकतम परीक्षण भार (किग्रा) | 5 | 10 | 25 | 50 | 100 | 200 | 300 |
| टेबल का आकार (मिमी) | 120×120 | 200×200 | ३५०×३५० | 500×500 | 700×700 | 750×750 | 800×800 |
| आघात तरंग का आकार (m/s2) | |||||||
| आधा साइन तरंगरूप | 100~30000 | 100 से 20000 | 100~10000 | 100~6500 | 150~6000 | 150 से 5000 | 150~3500 |
| चोटी दांत के बाद | 100~1000 | 100~1000 | 100~1000 | 100~1000 | 100~1000 | 150 से 1000 | 150 से 1000 |
| ट्रेपेज़ॉइडल तरंग | 150 से 1500 | 150 से 1500 | 150~1200 | 150~1200 | 150~1200 | 150 से 1000 | 100~1000 |
| धड़कन का समय (m/s) | |||||||
| आधा साइन तरंगरूप | 0.5~20 | 0.6~20 | 0.8~20 | 1.5~20 | 2 ~ 20 | 2.5~20 | 3 ~ 20 |
| चोटी दांत के बाद | 6 से 18 | 6 से 18 | 6 से 18 | 6 से 18 | 6 से 18 | 6 से 18 | 6 से 18 |
| ट्रेपेज़ॉइडल तरंग | 6 से 20 | 6 से 20 | 6 से 20 | 6 ~ 25 | 6 ~ 25 | 6 ~ 25 | 6 ~ 25 |
| अधिकतम प्रभाव दूरी (मिमी) | 1550 | 1500 | 1400 | ||||
| द्वितीयक प्रभाव विरोधी उपकरण | वायु दबाव घर्षण ब्रेक | हाइड्रोलिक घर्षण ब्रेक | |||||
| तालिका का वजन (किलो) | 1300 | 1500 | 2800 | 3800 | 4350 | 4900 | 6250 |
| आयाम (L × W × H मिमी) | 900×450×2600 | 1000×500×2700 | 1100×800×2800 | 1100×750×2800 | 1350×850×2850 | 1420×920×2900 | 1480×1000×2950 |
GB/T2433.5, GB/T2423.6, आईईसी 68-2-29, जेजेजी 497-200
