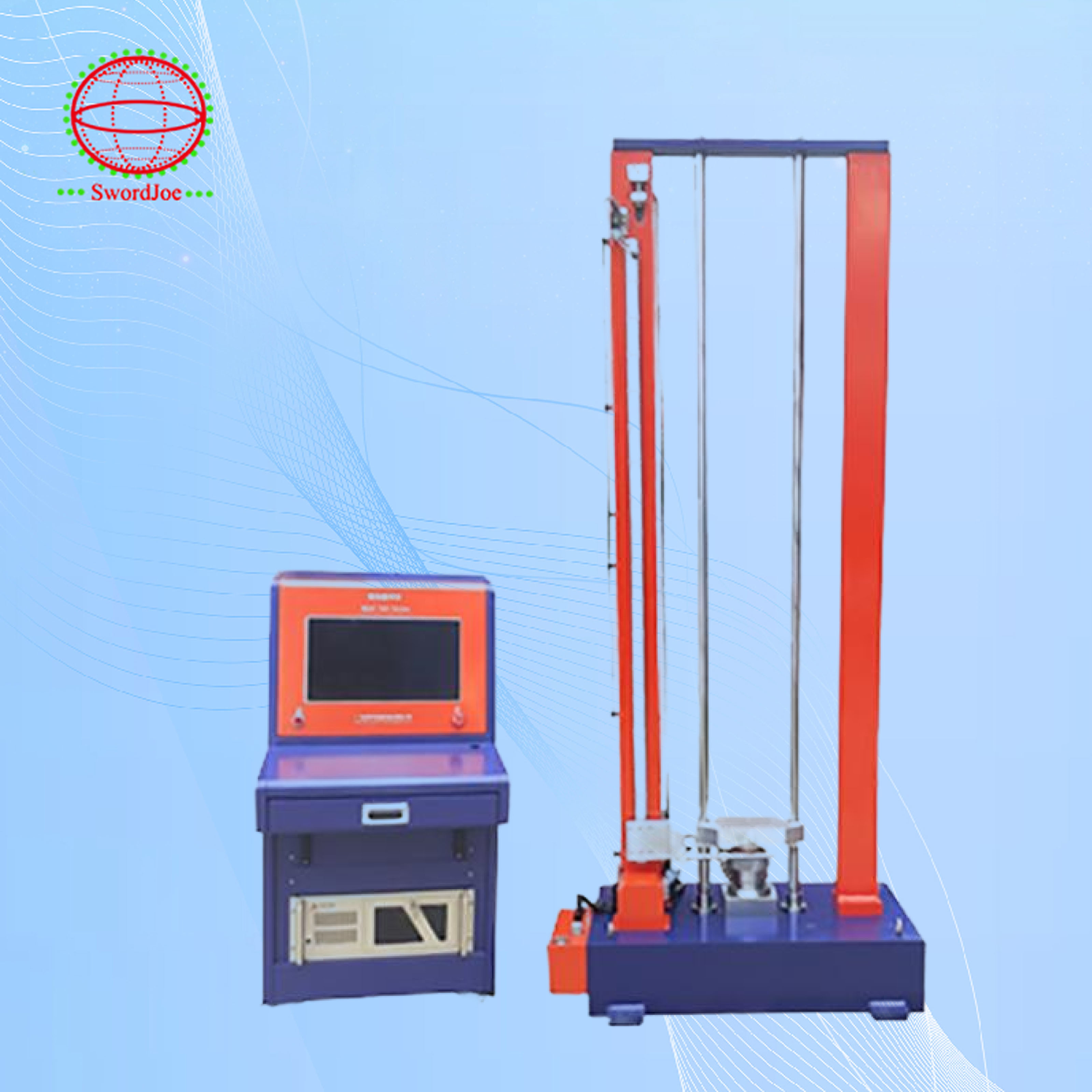

เครื่องทดสอบแรงกระแทกเป็นระบบทดสอบความเร่งสูง ที่พัฒนาขึ้นเพื่อตอบสนองความต้องการในการทดสอบอุตสาหกรรมทหารและอุปกรณ์บ้านการใช้เทคโนโลยีหลักการตกด้วยแรงผลักกลับแรงกดอากาศหรือการเก็บพลังงานสปริงสําหรับความเร่งสูงสุด เครื่องมีเครื่องขยายคลื่น
เครื่องยกแบบไฮดรอลิกอัตโนมัตินี้จําลองสภาพกระแทกในโลกจริง เพื่อวัดระดับความเปราะบางของผลิตภัณฑ์และประเมินการปกป้องบรรจุภัณฑ์เพื่อปรับปรุงโครงสร้างมันรองรับคลื่นซีนส์ครึ่งการทดสอบการกระแทกคลื่นและคลื่นสแควร์
| รุ่น | IS5 | IS10 | IS25 | IS50 | IS100 | IS200 | IS300 |
|---|---|---|---|---|---|---|---|
| ความจุในการทดสอบสูงสุด (kg) | 5 | 10 | 25 | 50 | 100 | 200 | 300 |
| ขนาดโต๊ะ (มม.) | 120×120 | 200×200 | 350 × 350 | 500×500 | 700 × 700 | 750×750 | 800 × 800 |
| รูปแบบคลื่นกระแทก (m/s2) | |||||||
| รูปแบบคลื่นซีนส์ครึ่ง | 100 ~ 30000 | 100 ~ 20000 | 100 ~ 10000 | 100 ~ 6500 | 150 ~ 6000 | 150 ~ 5000 | 150 ~ 3500 |
| หลังจุดสูงของฟันเจาะ | 100 ~ 1000 | 100 ~ 1000 | 100 ~ 1000 | 100 ~ 1000 | 100 ~ 1000 | 150 ~ 1000 | 150 ~ 1000 |
| คลื่นแบบตรา | 150 ~ 1500 | 150 ~ 1500 | 150 ~ 1200 | 150 ~ 1200 | 150 ~ 1200 | 150 ~ 1000 | 100 ~ 1000 |
| ระยะเวลาการกระแทก (m/s) | |||||||
| รูปแบบคลื่นซีนส์ครึ่ง | 0.5 ~ 20 | 0.6 ~ 20 | 0.8 ~ 20 | 1.5 ~ 20 | 2 ~ 20 | 2.5 ~ 20 | 3 ~ 20 |
| หลังจุดสูงของฟันเจาะ | 6 ~ 18 | 6 ~ 18 | 6 ~ 18 | 6 ~ 18 | 6 ~ 18 | 6 ~ 18 | 6 ~ 18 |
| คลื่นแบบตรา | 6 ~ 20 | 6 ~ 20 | 6 ~ 20 | 6 ~ 25 | 6 ~ 25 | 6 ~ 25 | 6 ~ 25 |
| ระยะทางการกระแทกสูงสุด (mm) | 1550 | 1500 | 1400 | ||||
| อุปกรณ์ป้องกันการกระแทกทางสอง | เบรกแรงดันอากาศ | เครื่องยืดไฮดรอลิก | |||||
| น้ําหนักโต๊ะ (kg) | 1300 | 1500 | 2800 | 3800 | 4350 | 4900 | 6250 |
| ขนาด (L × W × H mm) | 900 × 450 × 2600 | 1000 × 500 × 2700 | 1100 × 800 × 2800 | 1100 × 750 × 2800 | 1350 × 850 × 2850 | 1420 × 920 × 2900 | 1480 × 1000 × 2950 |
GB/T24335, GB/T24236, IEC68-2-29, JJG497-200
