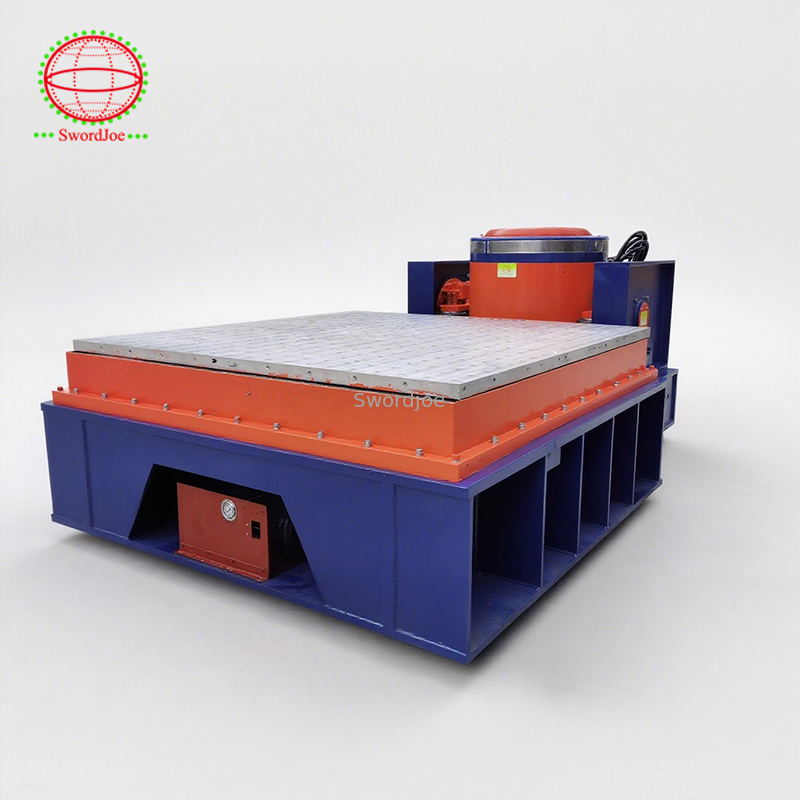

2000 हर्ट्ज क्षैतिज स्लिप टेबल कंपन परीक्षण आर्द्रता रेंज ≤ 90%
उत्पाद विवरण
| काम का माहौल: | तापमान रेंज 5 ~ 35 ℃, आर्द्रता रेंज and90 & (संघनित नहीं) | संरचना सामग्री: | इस्पात संरचना |
|---|---|---|---|
| नमूना: | जेवी श्रृंखला | विशेषताएँ: | बहु-अक्ष परीक्षण |
| स्लिप टेबल प्रकार: | हाइड्रोस्टेटिक असर / यांत्रिक असर / मोनो-बेस | अनुप्रयोग: | मोटर वाहन, एयरोस्पेस, इलेक्ट्रॉनिक्स और पैकेजिंग |
| प्रमुखता देना |
क्षैतिज स्लिप टेबल कंपन परीक्षण,2000 हर्ट्ज स्लिप टेबल कंपन परीक्षण |
||
उत्पाद वर्णन
- क्षैतिज परीक्षण:क्षैतिज तल में वाइब्रेशन परीक्षण को सक्षम बनाता है, जो कई अनुप्रयोगों के लिए महत्वपूर्ण है जहां एक मानक शेकर का ऊर्ध्वाधर अभिविन्यास उपयुक्त नहीं है।
- नमूना अभिविन्यास बनाए रखना:परीक्षण करते समय नमूने के अभिविन्यास को उसकी इच्छित एप्लिकेशन के अनुरूप रखने की अनुमति देता है।
- बड़े और भारी नमूनों को समायोजित करना:उन नमूनों का परीक्षण करना सुविधाजनक बनाता है जो शेकर के ऊर्ध्वाधर टेबल पर सीधे माउंट करने के लिए बहुत बड़े या भारी हैं।
- बेहतर लोड क्षमता:स्लिप टेबल, विशेष रूप से हाइड्रोस्टैटिक बेयरिंग वाले, भारी भार संभाल सकते हैं और बेहतर गतिशील स्थिरता प्रदान करते हैं।
- बढ़ी हुई परीक्षण लचीलापन:विभिन्न अभिविन्यासों और विन्यासों में उत्पादों का परीक्षण करने का एक तरीका प्रदान करता है, जो वाइब्रेशन परीक्षण क्षमताओं के दायरे का विस्तार करता है।
- मोनोबेस: शेकर और स्लिप टेबल एक सामान्य आधार पर लगे होते हैं, जो त्वरित और सटीक संरेखण की अनुमति देता है।
- स्टैंड-अलोन: स्लिप टेबल एक अलग प्लेटफॉर्म पर लगा होता है, जो विभिन्न निर्माताओं से शेकर चुनने में लचीलापन प्रदान करता है।
- हाइड्रोस्टैटिक बेयरिंग: चिकनी, कम घर्षण वाली गति और उच्च भार क्षमता के लिए हाइड्रोस्टैटिक बेयरिंग का उपयोग करें।
- मैकेनिकल बेयरिंग: एक कठोर, उच्च-भार और लंबी-स्ट्रोक गति के लिए रैखिक गति गाइड का उपयोग करें।
- नमूना आकार और वजन:यह सुनिश्चित करने के लिए परीक्षण लेख के आयाम और वजन का निर्धारण करें कि स्लिप टेबल इसे संभाल सकता है।
- आवश्यक त्वरण और आवृत्ति:एक स्लिप टेबल का चयन करें जो परीक्षण के लिए वांछित त्वरण और आवृत्ति स्तर प्राप्त कर सके।
- परीक्षण आवश्यकताएँ:विचार करें कि क्या परीक्षण के लिए नमूना अभिविन्यास बनाए रखने की आवश्यकता है या यदि क्षैतिज परीक्षण आवश्यक है।
- बजट और प्रदर्शन आवश्यकताएँ:भार क्षमता, गतिशील स्थिरता और घर्षण स्तर जैसे आवश्यक प्रदर्शन विशेषताओं के साथ लागत को संतुलित करें।
| मॉडल | JV-03KN | JV-06KN | JV-10KN | JV-20KN | JV-30KN | JV-40KN | JV-50KN | JV-60KN | JV-70KN | JV-80KN |
|---|---|---|---|---|---|---|---|---|---|---|
| SL0303(300x300) | 30 | |||||||||
| 11.5/8.5 | ||||||||||
| SL0404(400x400) | 30 | 30 | ||||||||
| 17.5/12. | 20/15 | |||||||||
| SL0505(500x500) | 30 | 30 | 40 | 40 | 45 | 45 | ||||
| 25.5/17.5 | 28/20.5 | 38/27.5 | 42/31.5 | 56.5/43 | 61.5/48 | |||||
| SL0606(600x600) | 40 | 40 | 40 | 40 | 45 | 45 | ||||
| 46/31 | 48.5/34 | 50.5/36 | 55/40 | 73/54 | 79/59 | |||||
| SL0707(700x700) | 45 | 45 | 45 | 45 | 45 | 45 | ||||
| 69/47 | 72/50 | 74/52 | 80/58 | 93/68 | 98/73 | |||||
| SL0808(800x800) | 45 | 45 | 45 | 45 | 45 | |||||
| 91/63 | 96/66 | 100/70 | 114/82 | 119/107 | ||||||
| SL0909(900x900) | 45 | 45 | 45 | 50 | 50 | |||||
| 112/77 | 118/81 | 122/85 | 139/98 | 144/103 | ||||||
| SL1010(1000x1000) | 45 | 45 | 45 | 50 | 50 | |||||
| 136/93 | 142/97 | 146/101 | 166/116 | 171/121 | ||||||
| SL1111(1100x1100) | 45 | 45 | 45 | 50 | 50 | |||||
| 167/113 | 169/115 | 173/119 | 195/136 | 200/141 | ||||||
| SL1212(1200x1200) | 45 | 45 | 45 | 50 | 50 | |||||
| 196/133 | 198/135 | 202/139 | 228/158 | 233/163 |
- चलते भागों का समतुल्य द्रव्यमान पानी के प्लेटफॉर्म, जोड़, वी-रेल और ड्राइव रॉड के द्रव्यमान का योग है। (चलती कुंडल द्रव्यमान को छोड़कर)
- आवृत्ति सीमा 2000Hz है।
- टेबल के चलते भागों का समतुल्य द्रव्यमान पारंपरिक डिजाइन की समतुल्य गुणवत्ता है। यदि विशेष आवश्यकताएं और विशेष डिजाइन हैं, तो चलते भागों के समतुल्य द्रव्यमान की पुनर्गणना करना आवश्यक है।
उत्पाद हाइलाइट्स
वाइब्रेशन शेकर सिस्टम के लिए स्लिप टेबल वाइब्रेशन परीक्षण में एक स्लिप टेबल एक सहायक टेबल है जिसका उपयोग क्षैतिज दिशा में गति संचारित करने के लिए वाइब्रेशन उत्तेजक (शेकर) के साथ किया जाता है। यह क्षैतिज अभिविन्यास में नमूनों का परीक्षण करने के लिए आवश्यक है, खासकर जब परीक्षण के दौरान नमूने के अभिविन...
