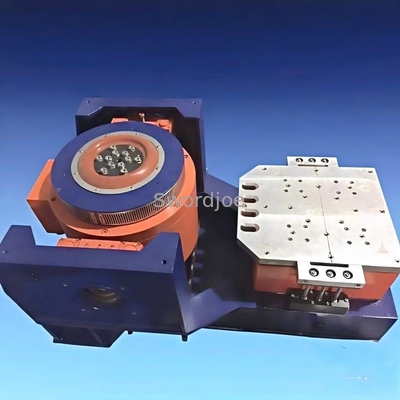

Apparecchiatura per test di vibrazione celle batteria EV a 2000Hz UN38.3 per celle batteria 3C

Marchio:	Jianqiao
Numero modello:	JQA-202-335
Moq:	1

Informazioni Dettagliate

Descrizione del prodotto

Informazioni Dettagliate

Luogo di origine:

Cina

Certificazione:

Documento:

Climatic Test Chamber Catal...25.pdf

Frequenza:

2000Hz

Forza sinusoidale:

20kn /2000 kg /4409lbf

Forza casuale:

20kn /2000 kg /4409lbf

Forza d'urto:

98kn /9800kg /9918lbf

Canale:

2/4/8/16

Accelerazione massima:

100 g

Spostamento massimo:

100mm (4 "）/76mm (3")/51mm (2 ")

Carico massimo:

300 kg

Messa di parti in movimento:

20 kg

Diametro dell'armatura:

335 mm

Imballaggi particolari:

Cassa in legno

Capacità di alimentazione:

300 set

Evidenziare:

Apparecchiatura per test di vibrazione batterie 3C

Apparecchiatura per test di vibrazione UN38.3

Test di vibrazione batteria EV a 2000Hz

Descrizione del prodotto

Test di vibrazione della cella della batteria 3C di batteria da EV UN38.3 per cella batteria 3C

Specifiche tecniche

Attributo	Valore
Frequenza	2000Hz
Forza sinusoidale	20kn /2000 kg /4409lbf
Forza casuale	20kn /2000 kg /4409lbf
Forza d'urto	98kn /9800kg /9918lbf
Canale	2/4/8/16
Accelerazione massima	100 g
Spostamento massimo	100mm (4 ")/76mm (3")/51mm (2 ")
Carico massimo	300 kg
Messa di parti in movimento	20 kg
Diametro dell'armatura	335 mm

Le batterie agli ioni di litio sono il tipo di batteria più comune utilizzato per i veicoli elettrici. Durante la loro durata di vita, queste batterie subiscono varie vibrazioni e variazioni di temperatura. Sono stati sviluppati diversi standard di test per simulare gli effetti ambientali a lungo termine sulle batterie a diversi livelli di dimensioni (cella, modulo, pacchetto).

Standard SAE J2380

I profili di vibrazione standard SAE J2380 simulano l'effetto della guida di 100.000 miglia su pacchi e moduli. Lo standard richiede profili di vibrazione casuali applicati in tutti e tre gli assi perpendicolari per periodi di tempo che vanno da 9 minuti a 38 ore ciascuno.

Standard SAE J2464

Valuta la tolleranza agli abusi per le celle e i pacchi batteria per misurare la risposta per qualsiasi RESS (sistema di accumulo di energia ricaricabile). Include:

Ciclo d'urto termico: 5 cicli (da 70 ° C a -40 ° C), 1 ora per ciclo a livello di cellule
Test di vibrazione di shock: 3 shock semi-sine di direzione positiva e 3 negativi in ciascun asse

Standard IEC 62660-2

Specifica i test di affidabilità e abuso per le cellule a ioni di litio EV:

Test di vibrazione casuale: 8 ore su ciascun piano
Test di shock meccanico (mezzo-sine) in tutte e sei le direzioni spaziali
Test di temperatura: da 5 k/min a 130 ° C, mantenuto per 30 minuti
Ciclismo termico: 30 cicli (da 85 ° C a -40 ° C)

Standard UN 38.3

Richiesto per la certificazione di trasporto della batteria agli ioni di litio:

Test termico: 10 cicli (da 72 ° C a -40 ° C) più stoccaggio ambientale 24 ore su 24
Test di vibrazione: test sine spazzato di 3 ore in tre posizioni perpendicolari
Test di shock: 18 shock a metà sine (3 positivi/negativi in ciascuna posizione)

Informazioni su Guangdong Jianqiao Test Equipment Co., Ltd

Un produttore professionista specializzato in R&S, produzione e vendite di sistemi di test di vibrazione, camere di prova ambientale e apparecchiature di test della batteria. Con oltre 20 anni di esperienza, forniamo prodotti e soluzioni di alta qualità alle migliori imprese e agli utenti finali in tutto il mondo.

I nostri prodotti soddisfano gli standard internazionali tra cui ISO, ASTM, Din, EN, BS, UL, JIS, GB/T, GJB e sono ampiamente utilizzati in nuovi veicoli energetici, aerospaziale, spedizione, elettronica e ricerca scientifica.
