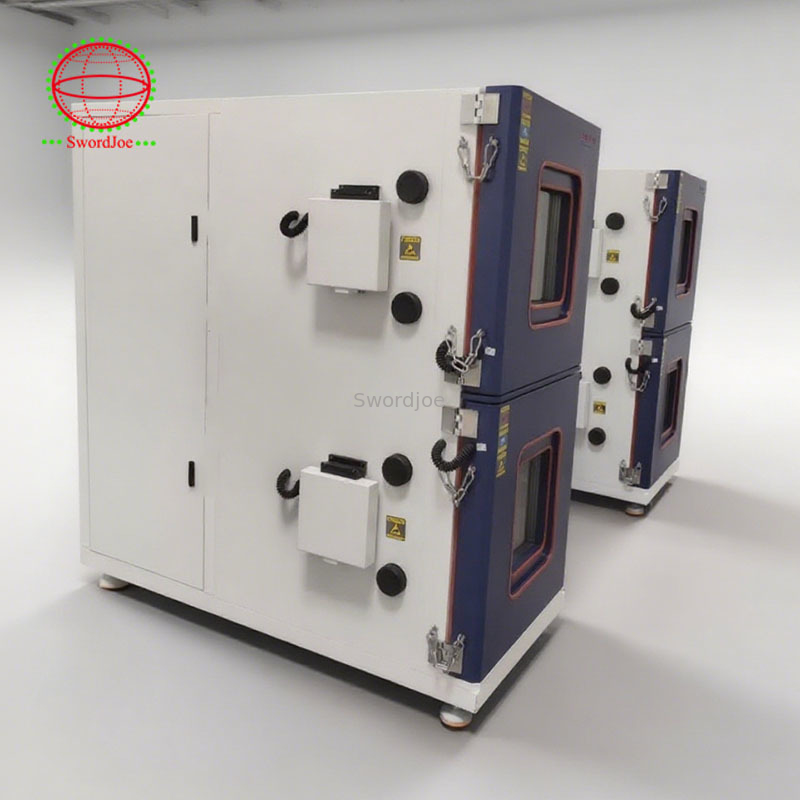

पीडब्ल्यूएम नियंत्रण वाहन घटकों के लिए निरंतर तापमान और आर्द्रता परीक्षण कक्ष

पीडब्ल्यूएम नियंत्रण वाहन घटकों के लिए निरंतर तापमान और आर्द्रता परीक्षण कक्ष

ब्रांड नाम:	Jianqiao
मॉडल संख्या:	JQTH-150
मूक:	1
डिलीवरी का समय:	20 दिन
भुगतान की शर्तें:	टी/टी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

दस्तावेज़:

Electrodynamic Vibration Te...25.pdf

बिजली की आपूर्ति:

AC 220V या AC380V 50Hz 3 चरण ग्राउंड वायर के साथ

काम करने की स्थिति:

आरटी से 35 ℃

नियंत्रण पद्धति:

पीडब्लूएम नियंत्रण

अस्थायी एकरूपता:

± 2 ℃ (नो-लोड)

अस्थायी उतार -चढ़ाव:

±0.5℃(नो-लोड)

टेम्पर रेंज:

मॉडल S: -70 ° C ~+150 ° C, मॉडल L: -40 ° C ~+150 ° C या अनुकूलित।

पैकेजिंग विवरण:

लकड़ी का केस

आपूर्ति की क्षमता:

300 सेट /वर्ष

प्रमुखता देना:

पीडब्ल्यूएम नियंत्रण निरंतर तापमान और आर्द्रता परीक्षण कक्ष

वाहन स्थिर तापमान और आर्द्रता परीक्षण कक्ष

उत्पाद वर्णन

बैटरी और वाहन घटकों के लिए विश्वसनीय तापमान और आर्द्रता कक्ष

हमारे जलवायु कक्ष इलेक्ट्रिक वाहनों के लिए सटीक तापमान और आर्द्रता परीक्षण को सक्षम करते हैं। बैटरी और वाहन घटक परीक्षण से लेकर समग्र जलवायु नियंत्रण तक, हम वास्तविक दुनिया की स्थितियों के तहत विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।

इलेक्ट्रिक पावरट्रेन घटक, जैसे बैटरी, ईंधन कोशिकाएं, ई-मोटर और ई-एक्सल, पर्यावरणीय परिस्थितियों की एक विस्तृत श्रृंखला में मज़बूती से प्रदर्शन करना चाहिए। हमारे उन्नत जलवायु कक्ष चरम तापमान और आर्द्रता के स्तर का अनुकरण करते हैं, जिससे घटक स्थायित्व और प्रदर्शन का सटीक परीक्षण सुनिश्चित होता है।

हमारे तापमान और आर्द्रता परीक्षण कक्षों के साथ, आप आत्मविश्वास से अपने इलेक्ट्रिक पावरट्रेन घटकों की सुरक्षा और प्रदर्शन को मान्य कर सकते हैं। मॉड्यूलर डिजाइन नियंत्रित परिस्थितियों में विभिन्न घटकों का परीक्षण करने के लिए लचीलापन प्रदान करते हैं, यह सुनिश्चित करते हैं कि वे विश्वसनीयता, स्थायित्व और सुरक्षा के उच्चतम मानकों को पूरा करते हैं।

उन्नत जलवायु कक्षों के साथ स्थायित्व सुनिश्चित करना

विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए वाहन घटकों को पर्यावरणीय परिस्थितियों की एक विस्तृत श्रृंखला का सामना करना होगा। हमारे उन्नत जलवायु कक्ष तापमान और आर्द्रता का सटीक नियंत्रण प्रदान करते हैं, जिससे आर्कटिक ठंड से उष्णकटिबंधीय गर्मी तक, चरम स्थितियों के सिमुलेशन को सक्षम किया जाता है।

हमारे जलवायु कक्ष चरम पर्यावरणीय परिस्थितियों को दोहराते हैं, यह सुनिश्चित करते हुए कि प्रत्येक उत्पाद कठोर परीक्षण से गुजरता है। यह क्षमता हमें यह मानने की अनुमति देती है कि आपके घटक वास्तविक दुनिया के परिदृश्यों के पूर्ण स्पेक्ट्रम का सामना कर सकते हैं, किसी भी परिस्थिति में उनके प्रदर्शन में विश्वास प्रदान करते हैं।

थर्मल परीक्षण के लिए सटीक, बहुमुखी प्रतिभा और सुरक्षा

IEC 60068-3-5 मानकों के बाद, जलवायु कक्ष एक निर्दिष्ट तापमान सीमा के भीतर काम करते हैं। औसत तापमान को आपूर्ति हवा में मापा जाता है, बिना किसी थर्मल लोड के, और थर्मल मुआवजा मूल्यों को उपयोग किए गए बिजली के प्रकार के आधार पर समायोजित किया जाता है। वॉक-इन और सेल टेस्ट चैंबर्स को विभिन्न परीक्षण आवश्यकताओं को समायोजित करने के लिए आकार में अनुकूलित किया जाता है।

सुरक्षा बढ़ाने के लिए, इन्सुलेशन सामग्री जैसे कि पॉलीयूरेथेन या खनिज ऊन का चयन किया जा सकता है। ऊर्जा की खपत को कम करने के लिए, एक घरेलू पानी के कनेक्शन का उपयोग चिलर द्वारा आवश्यक शीतलन शक्ति को कम करने के लिए किया जा सकता है, जिससे समग्र ऊर्जा उपयोग कम हो जाता है।

बैटरी प्रोटोटाइप का परीक्षण करते समय, महत्वपूर्ण थर्मल मुद्दे उत्पन्न हो सकते हैं। संभावित क्षति को कम करने के लिए, कक्षों को बाढ़ के विकल्प से लैस किया जा सकता है जो आसपास की इमारत की रक्षा करता है। इसके अतिरिक्त, हम एक व्यापक सुरक्षा प्रणाली प्रदान करते हैं जो कि टेस्टबेड के लिए खतरा स्तर 4 या 6 मानकों को पूरा करने के लिए डिज़ाइन किया गया है।

तकनीकी निर्देश

तापमान की रेंज

-40 ° C तक +90 ° C तक

तापमान परिवर्तन की मानक दर

2 k/min या 4.5 k/min (उच्च दर संभव)

बैटरी पैक टेस्ट सेल वॉल्यूम

16 m or या 22 m g (व्यक्तिगत आकार संभव)

बैटरी सेल परीक्षण कक्ष आकार

720 - 1,500 लीटर

इन्सुलेशन सामग्री

बहुमूल्य या खनिज ऊन

ठंडा पानी का प्रवाह

12 डिग्री सेल्सियस 30 डिग्री सेल्सियस तक

सुरक्षा संस्करण

खतरा स्तर 6 तक

अनुपालन मानक

IEC 60068:नम गर्मी, कम तापमान, थर्मल शॉक और कंपन परीक्षणों सहित इलेक्ट्रोटेक्निकल उत्पादों के लिए पर्यावरणीय परीक्षण।
IEC 61215, IEC 61646, IEC 62108:फोटोवोल्टिक सौर पैनलों के परीक्षण के लिए मानक, थर्मल चक्र और नम गर्मी पर ध्यान केंद्रित करना।
आईएसओ 10993:चिकित्सा उपकरणों के जैविक मूल्यांकन के लिए दिशानिर्देश।
आईएसओ 16750:सड़क वाहनों में इलेक्ट्रिकल/इलेक्ट्रॉनिक उपकरणों के लिए पर्यावरण की स्थिति और परीक्षण।
ICH Q1A (R2), ICH Q1B, ICH Q5C:स्थिरता परीक्षण के लिए दवा उद्योग दिशानिर्देश।
MIL-STD-810:पर्यावरण परीक्षण प्रक्रियाओं के लिए अमेरिकी सैन्य मानक।
JIS C 60068-2-78:आर्द्र/गर्म वातावरण परीक्षण के लिए जापानी औद्योगिक मानक।
अच्छी प्रयोगशाला अभ्यास (जीएलपी) और अच्छा विनिर्माण अभ्यास (जीएमपी):लगातार परीक्षण और प्रक्रिया नियंत्रण के लिए अभ्यास।

मॉडल विनिर्देश

नमूना	JQTH-100	JQTH-150	JQTH-225	JQTH-408	JQTH-800	JQTH-1000	JQTH-1200	JQTH-1500
वॉल्यूम (एल)	100L	150L	225L	408L	800L	1000L	1200L	1500 L
आंतरिक आकार (सेमी) डब्ल्यू	50	50	70	70	100	100	150	150
डी	40	50	46	75	80	100	80	100
एच	50	60	70	80	100	100	100	100
बाहरी आकार (सेमी) डब्ल्यू	70	70	90	90	120	120	200	200
डी	125	135	157	188	185	205	135	155
एच	157	167	185	195	215	215	215	215
शक्ति	5.5 kw	6KW	8.5kW	9kw	13.5kW	15kw	17kw	18kW
वजन (किग्रा)	300	360	430	530	780	890	1100	1380

मानक विशेषताएं

तापमान सीमा: मॉडल S: -70 ° C ~+150 ° C, मॉडल L: -40 ° C ~+150 ° C या अनुकूलित
बाहरी सामग्री: इलेक्ट्रोस्टैटिक पेंटिंग के साथ 1.5 मिमी इलेक्ट्रोलाइटिक प्लेट
आंतरिक सामग्री: मैट स्टेनलेस स्टील प्लेट SUS 304
इन्सुलेशन सामग्री: कठोर पॉलीयुरेथेन फोम और ग्लास फाइबर ऊन
प्रशीतन प्रणाली: हर्मेटिक कंप्रेसर, कैस्केड प्रशीतन सीएफसी मुक्त प्रणाली
नियंत्रण विधि: पीडब्लूएम नियंत्रण
काम की स्थिति: आरटी से 35 ℃
आर्द्रता सीमा: 10% से 98% आरएच
तापमान में उतार-चढ़ाव: ℃ 0.5 ℃ (नो-लोड)
तापमान एकरूपता: ℃ 2 ℃ (नो-लोड)
