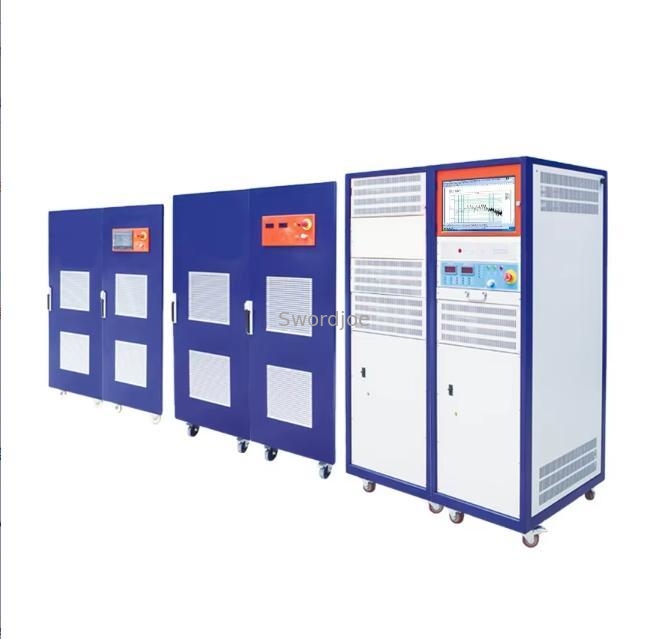

ईथरनेट कनेक्टिविटी कंपन नियंत्रक FFT PSD समय क्षेत्र JQTV-9002
उत्पाद विवरण
| संकेत विश्लेषण सुविधाएँ: | एफएफटी, पीएसडी, समय डोमेन | संकेत प्रकार: | कंपन |
|---|---|---|---|
| सिग्नल नमूनाकरण दर: | 100 किलोहर्ट्ज़ | सिग्नल संसाधन प्रकार: | डिजिटल |
| कंपन सिग्नल सोर: | सॉफ़्टवेयर | सिग्नल रिकॉर्डिंग सुविधाएँ: | निरंतर, ट्रिगर, पूर्व-ट्रिगर |
| सिग्नल आउटपुट स्वरूप: | सीएसवी, एक्सेल, मैटलैब | संकेत आउटपुट प्रकार: | अनुरूप |
| सिग्नल प्रोसेसिंग सुविधाएँ: | फ़िल्टरिंग, औसत, शिखर का पता लगाना | संकेत आयाम सीमा: | 0-10 वी |
| संकेत संगतता: | विंडोज, मैक, लिनक्स | संकेत आवृत्ति सीमा: | 0-20KHz |
| संकेत समाधान: | 16-बिट | ||
| प्रमुखता देना |
ईथरनेट कंपन नियंत्रक,कंपन नियंत्रक PSD |
||
उत्पाद वर्णन
| गुण | कीमत |
|---|---|
| संकेत विश्लेषण सुविधाएँ | एफएफटी, पीएसडी, समय डोमेन |
| संकेत प्रकार | कंपन |
| संकेत नमूनाकरण दर | 100kHz |
| सिग्नल संसाधन प्रकार | डिजिटल |
| कंपन संकेत स्रोत | सॉफ़्टवेयर |
| सिग्नल रिकॉर्डिंग सुविधाएँ | निरंतर, ट्रिगर, पूर्व-ट्रिगर |
| सिग्नल आउटपुट प्रारूप | सीएसवी, एक्सेल, मैटलैब |
| संकेत आउटपुट प्रकार | अनुरूप |
| सिग्नल प्रोसेसिंग सुविधाएँ | फ़िल्टरिंग, औसत, शिखर का पता लगाना |
| संकेत आयाम सीमा | 0-10V |
| संकेत संगतता | विंडोज, मैक, लिनक्स |
| संकेत आवृत्ति सीमा | 0-20kHz |
| संकेत समाधान | 16-बिट |
- विश्वसनीय संचार के लिए ईथरनेट कनेक्टिविटी
- पृष्ठभूमि शोर को कम करने के लिए फैनलेस डिजाइन
- परीक्षण कॉन्फ़िगरेशन भंडारण के लिए 1GB आंतरिक फ्लैश मेमोरी
- गैर-गौसियन नियंत्रण और साइन-ऑन-साइन नियंत्रण सहित नवीन नियंत्रण क्षमताएं
- प्रत्यक्ष संबंध:नेटवर्क केबल का उपयोग करके सीधे नियंत्रक को पीसी से कनेक्ट करें। डिफ़ॉल्ट आईपी पता 192.168.1.166 है। पीसी आईपी को 192.168.1.xx पर सेट करें (166 नहीं)। कनेक्शन को सत्यापित करने के लिए "पिंग 192.168.1.166" कमांड का उपयोग करें।
- नेटवर्क कनेक्शन:दोनों उपकरणों को एक ही लैन (192.168.1.xx सबनेट) पर एक हब/स्विच से कनेक्ट करें। एक राउटर के माध्यम से वायरलेस कनेक्शन भी संभव हैं।
- Vibexpert डेस्कटॉप आइकन पर डबल-क्लिक करें
- टूल का चयन करें → आयात अंशांकन फ़ाइल
- "आयात अंशांकन फ़ाइल" पर क्लिक करें और पुष्टि करें
- सॉफ़्टवेयर खोलें और वांछित परीक्षण मॉड्यूल (साइन, यादृच्छिक, आदि) का चयन करें
- मापदंडों को कॉन्फ़िगर करें: इंजीनियरिंग इकाइयाँ, इनपुट चैनल, शेकर पैरामीटर, संदर्भ स्पेक्ट्रम
- भविष्य के परीक्षणों के लिए चूक के रूप में मापदंडों को सहेजें
- सेटिंग्स को सत्यापित करें और "स्टार्ट टेस्ट" पर क्लिक करें
- यदि चल रहा है तो नियंत्रक को पावर बंद करें
- फिर से शुरू करें और तैयार प्रकाश की प्रतीक्षा करें
- लाइट ब्लिंक को नियंत्रित करने तक> 4 सेकंड के लिए एबॉर्ट बटन दबाए रखें
- यह आईपी को डिफ़ॉल्ट रूप से रीसेट करता है: 192.168.1.166
- परिवर्तन लागू करने के लिए नियंत्रक को पुनरारंभ करें
| विशेषता | JQVT-9002 | JQVT-9004/9008 | JQVT-9016 |
|---|---|---|---|
| इनपुट चैनल | 2 × बीएनसी | 4 या 8 × बीएनसी | 16 × बीएनसी |
| आउटपुट चैनल | 1 × बीएनसी, 1 ड्राइव | 2 × बीएनसी, 1 ड्राइव, 1 औक्स | - |
| इनपुट मोड | एसी/डीसी (सिंगल-एंडेड), एसी/डीसी (अंतर), ईपीई, चार्ज, टेड्स | ||
| डिजिटल I/O | 8-बिट इनपुट, 8-बिट आउटपुट | ||
| एडीसी और डीएसी | 24 बिट्स, स्वतंत्र प्रति चैनल | ||
| श्रेणी | वोल्टेज: ± 10V, ± 1V, ± 0.1V; चार्ज: ± 10000pc, ± 1000pc, ± 100pc | ||
| शोर अनुपात करने के लिए संकेत | > 100db | ||
| चैनल मिलान | आयाम अनुपात ± 0.05DB, चरण अंतर ° 0.5 ° (1Hz ~ 20kHz) | ||
| आकार | 290 × 210 × 60 मिमी | 390 × 280 × 60 मिमी | 435 × 280 × 60 मिमी |
| वज़न | 2.6 किलो | 4.2 किग्रा | 5.0 किलोग्राम |
| शीतलन विधि | कंडकक्शन फैनलेस कूलिंग | ||
| संचार इंटरफेस | उच्च गति मानक ईथरनेट इंटरफ़ेस / यूएसबी | ||
| सॉफ़्टवेयर फ़ंक्शन | यादृच्छिक, साइनसोइडल, क्लासिक शॉक, अनुनाद खोज और निवास (वैकल्पिक दाईं ओर फ़ंक्शन) | यादृच्छिक, साइनसोइडल, क्लासिक शॉक, रेजोनेंस सर्च एंड ड्वेल, ट्रांसिएंट शॉक, शॉक रिस्पॉन्स स्पेक्ट्रम, ट्रांसिएंट कैप्चर, साइन प्लस रैंडम, रैंडम प्लस रैंडम, साइन प्लस रैंडम प्लस रैंडम, साइन प्लस साइन, लॉन्ग-टर्म वेवफॉर्म पुनरावृत्ति | |
