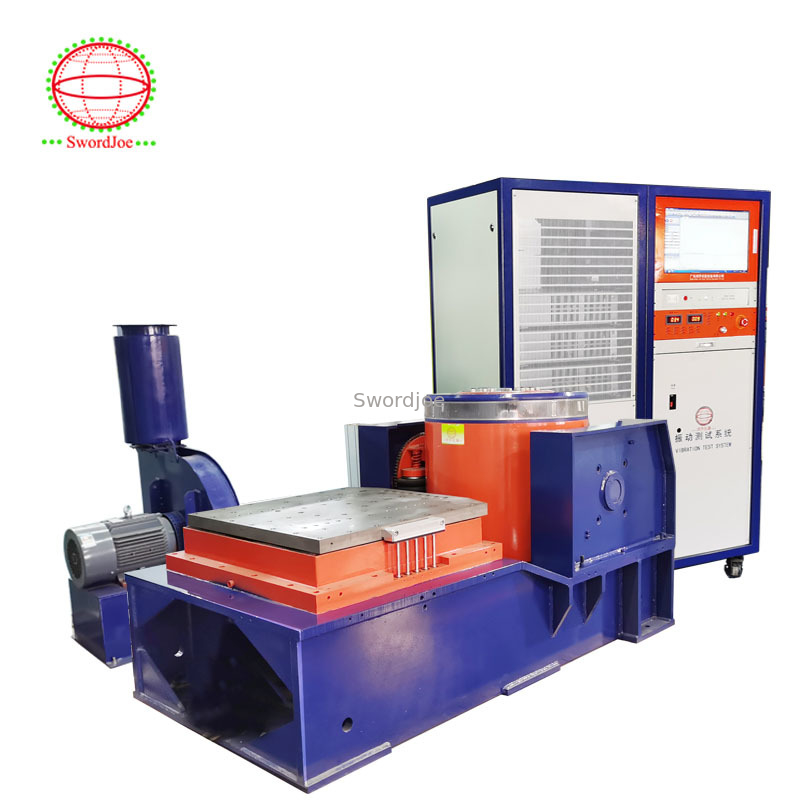

विद्युत चुम्बकीय कंपन परीक्षण मशीन यांत्रिक झटके और कंपन परीक्षण उपकरण
उत्पाद विवरण
| आवृत्ति: | 2000Hz | साइन फोर्स: | 20kn /2000kg /4409lbf |
|---|---|---|---|
| यादृच्छिक बल: | 20kn /2000kg /4409lbf | झटका देना: | 98KN /9800kg /9918lbf |
| चैनल: | 2/4/8/16 | अधिकतम त्वरण: | 100 ग्राम |
| अधिकतम विस्थापन: | 100 मिमी (4 "）/76 मिमी (3")/51 मिमी (2 ") | अधिकतम भार: | 300 किलो |
| चलती भागों: | 20 किलो | आर्मेचर व्यास: | 335 मिमी |
| प्रमुखता देना |
विद्युत चुम्बकीय कंपन परीक्षण मशीन,विद्युत चुम्बकीय झटके और कंपन परीक्षण उपकरण,मैकेनिकल शॉक और कंपन परीक्षण उपकरण |
||
उत्पाद वर्णन
| विशेषता | मूल्य |
|---|---|
| आवृत्ति | 2000Hz |
| साइन बल | 20kN /2000kg/4409lbf |
| रैंडम बल | 20kN /2000kg/4409lbf |
| शॉक बल | 98kN /9800kg/9918lbf |
| चैनल | 2/4/8/16 |
| अधिकतम त्वरण | 100g |
| अधिकतम विस्थापन | 100mm (4")/76mm (3")/51mm (2") |
| अधिकतम भार | 300KG |
| चलने वाले भागों का द्रव्यमान | 20KG |
| आर्मेचर व्यास | 335mm |
कंपन विश्लेषण, मैकेनिकल शॉक और कंपन परीक्षण का उपयोग करके अपने ऑटोमोटिव उत्पादों की अखंडता सुनिश्चित करें।
कंपन परीक्षण, कंपन विश्लेषण और मैकेनिकल शॉक, ऑटोमोटिव उत्पादों को संरचनात्मक सुदृढ़ता और सर्वोच्च वाहन धारणा के लिए तैयार करने में मदद करते हैं, जैसे तरीकों का उपयोग करके:
- अनुनाद खोज और निवास
- फिक्स्चर अनुनाद मूल्यांकन
- कस्टम फिक्स्चर डिज़ाइन और निर्माण
- नमूना सड़क और/या घटना डेटा का पुनरुत्पादन
- शॉक रिस्पांस स्पेक्ट्रम (SRS) परीक्षण
- बज़, स्क्वीक और रैटल (BSR) परीक्षण
इलेक्ट्रोडायनामिक (ED) शेकर्स का उपयोग त्वरित तनाव परीक्षण (AST) के लिए किया जा सकता है, अत्यधिक त्वरित जीवन परीक्षण (HALT) क्षमताओं को उत्पादों को चल रही विश्वसनीयता के साथ लैस करने के लिए व्यवहार में लाया जा सकता है, और विफलता मोड सत्यापन परीक्षण (FMVT®) क्षमताएं वास्तविक दुनिया की विफलता मोड को उजागर करने के लिए अनुप्रयोगों में एक इंटरटेक-पेटेंटेड अनुनाद प्रभाव कंपन पॉड का उपयोग करती हैं ताकि विश्वसनीयता वृद्धि में सहायता मिल सके।
अतिरिक्त क्षमताओं में शॉक परीक्षण, कंपन विश्लेषण, पर्यावरण कक्षों का अनुकरण, डेटा अधिग्रहण, कस्टम परीक्षण फिक्स्चर नियंत्रण और सॉफ्टवेयर शामिल हैं, जो आपको अपनी सभी ऑटोमोटिव परीक्षण और मानक प्रमाणन आवश्यकताओं को एक ही स्थान पर पूरा करने में मदद करते हैं।
- GMW 3172
- GMW 3431
- GMW 8287
- GMW 15570
- GMW 3191
- GM 9123P
- Ford CETP 00.00-L-412
- Ford WCR 00.00EA-D11
- Chrysler PF-8982
- Toyota TSC7000G
- Nissan डिज़ाइन स्पेसिफिकेशन 25100NDS00 [11]
- Hyundai/Kia Motor ES95400-10
- कंपन परीक्षण
- अनुनाद खोज और निवास
- कस्टम फिक्स्चर डिज़ाइन और निर्माण
- फिक्स्चर अनुनाद मूल्यांकन
- संयुक्त कंपन और पर्यावरणीय
- त्वरित तनाव परीक्षण (AST) के लिए इलेक्ट्रोडायनामिक (ED) शेकर्स
- कंपन के दौरान तनाव निगरानी
- कंपन विश्लेषण
- मैकेनिकल शॉक क्षमताएं
- ड्रॉप शॉक क्षमताएं
- कंपन/मैकेनिकल शॉक कस्टम क्षमताएं
डिज़ाइन:
- कस्टम परीक्षण फिक्स्चर डिज़ाइन (सॉलिड वर्क्स)
- नेटिव सॉलिड वर्क्स, पैरासॉलिड, आईजीएस या एसटीपी प्रारूपों में क्लाइंट डेटा स्वीकार करें
- आवश्यकतानुसार अल्गोर का उपयोग करके परिमित तत्व विश्लेषण (FEA)
निर्माण:
- कस्टम परीक्षण फिक्स्चर निर्माण
- मशीनिंग
- वेल्डिंग एल्यूमीनियम, स्टील, MIG, TIG
- सीएनसी मशीनिंग, लेजर, वाटर जेट, वायर ईडीएम कटिंग और पाउडर कोट पेंटिंग तक आसान पहुंच
परीक्षण नमूना लगाव:
- कंपन एडाप्टर प्लेटें 2" केंद्रों पर 3/8"-16 छेद का उपयोग करती हैं
- प्लेट आकार 12" x 12" से लेकर 72" x 72" तक होते हैं, जिसमें 24" x 24" सबसे आम है
- रैंप/सोक प्रोग्रामेबल
- तालिका: 4' x 4' सतह तक
- ऊंचाई: 35" तक
- तापमान सीमा: -80°C से 180°C विशिष्ट, -100°C से 200°C रुक-रुक कर
- थर्मल रैंप दर: 50°C/मिनट तक
- कंपन प्रकार: वायवीय एयर हैमर अर्ध-यादृच्छिक 6-अक्ष
- त्वरण: 3kHz से नीचे 50G's rms, 10kHz से नीचे 70G's rms
- आवृत्ति सीमा: 100 - 10,000Hz
FMVT® एक ऐसी प्रक्रिया है जिसे कई तरीकों से किया जा सकता है, अक्सर वास्तविक दुनिया की विफलता मोड को उजागर करने के लिए अनुप्रयोगों में एक इंटरटेक पेटेंटेड अनुनाद प्रभाव कंपन पॉड का उपयोग किया जाता है ताकि विश्वसनीयता वृद्धि में सहायता मिल सके।
- रैंप/सोक प्रोग्रामेबल
- चैंबर आयाम: 71" x 54" x 47" ऊँचा
- तापमान सीमा: -80°C से 180°C विशिष्ट
- थर्मल रैंप दर: 30°C/मिनट तक
- त्वरण: 50Gpk
- आवृत्ति सीमा: 1 - 10,000Hz
वॉक-इन चैंबर
- सिमुलेटेड पर्यावरणीय कक्ष
- रैंप/सोक प्रोग्रामेबल
- 20' x 9' x 9' तक कई आकार
- तापमान सीमा: -80°C से 177°C
- आर्द्रता सीमा:95%RH
- मैकेनिकल रेफ्रिजरेशन और/या लिक्विड नाइट्रोजन कूलिंग
- भाप या वातित पानी की धुंध आर्द्रता पीढ़ी
- मैकेनिकल रेफ्रिजरेशन और / या डेसीकेंट ड्रायर डीह्यूमिडिफिकेशन
इन्फ्रारेड (IR) सनलोड हीट लैंप पैनल
- सतह के तापमान, ब्लैक बॉडी या सौर ताप वाट घनत्व द्वारा आनुपातिक रूप से विनियमित
- आकार: (2) 4' x 4' पैनल जिसमें 42 बल्ब हैं
- पावर: 10,500 वाट प्रत्येक
- अनुप्रयोग: सौर विकिरण सिमुलेशन, आंतरिक / बाहरी ऑटोमोटिव असेंबली के लिए ऊंचा सतह तापमान (गैर-एक्टिनिक प्रभाव)
| पैरामीटर | मूल्य |
|---|---|
| शेक मॉडल | JQA-202-335 / JQA-203-335 |
| आवृत्ति रेंज (Hz) | 5~3000 |
| रेटेड साइनसोइडल बल (KN) | 20 |
| शॉक बल (KN) | 40/60✱ |
| अधिकतम त्वरण (m/s²) | 980 |
| अधिकतम गति (m/s) | 2 |
| अधिकतम विस्थापन (mmp-p) | 51/76 |
| अधिकतम भार (kg) | 300 |
| कंपन अलगाव आवृत्ति (Hz) | 2.5 |
| शेक टेबल प्रकार | JQ-20 |
| चलने वाले भागों का वजन (kg) | 23 |
| आर्मेचर व्यास (φmm) | 335 |
| अनुमेय विलक्षण क्षण (N x m) | 490 |
| बाहरी आयाम (W *H*D) (mm) | 1080*990*860 |
| शेक वजन (kg) | 1600 |
| पावर एम्पलीफायर मॉडल | PA-20 |
| अधिकतम आउटपुट पावर (KVA) | 20 |
| एम्पलीफायर आकार (W *H*D) | 550*1750*850 |
| पावर एम्पलीफायर वजन (kg) | 410 |
| पावर एम्पलीफायर वर्किंग मॉडल | स्विच |
| सिस्टम बिजली की खपत (KVA) | 40 |
| शीतलन विधि | प्रेशर एयर कूलिंग |
| फैन मॉडल | FJ-3000 |
| रेटेड प्रवाह (m³/min) | 40 |
| रेटेड हवा का दबाव (kPa) | 3.5/8.8 |
| फैन पावर (KW) | 7.5 |
गुआंग्डोंग जियानकियाओ टेस्टिंग इक्विपमेंट कं, लिमिटेड एक बड़े पैमाने पर पेशेवर निर्माता है जो कंपन परीक्षण प्रणालियों, पर्यावरण परीक्षण कक्षों और बैटरी परीक्षण उपकरणों के अनुसंधान एवं विकास, उत्पादन और बिक्री में विशेषज्ञता रखता है।
आर एंड डी विभाग में तकनीशियनों, पेशेवर उत्पादन और बिक्री टीम और सही बिक्री के बाद विभाग के लाभ के साथ, और देश भर में कई वरिष्ठ आर एंड डी इंजीनियरों को काम पर रखा गया है, हमारा विपणन नेटवर्क देश के प्रमुख बड़े और मध्यम आकार के शहरों को कवर करता है। पिछले 20 वर्षों में, जियानकियाओ ने दर्जनों शीर्ष 100 उद्यमों और 11,289 अंतिम उपयोगकर्ताओं के लिए उच्च गुणवत्ता वाले उत्पाद और वन-स्टॉप समाधान प्रदान किए हैं।
कंपनी आईएसओ9001 के अनुसार सभी प्रकार के कंपन और पर्यावरण परीक्षण उपकरण बनाती है और उत्पाद आईएसओ, एएसटीएम, डीआईएन, एन, बीएस, यूएल, जेआईएस, जीबी/टी, जीजेबी, जेआईएस, एएनआईएस, यूएल, आईईसी आदि और अन्य घरेलू और अंतर्राष्ट्रीय मानकों को पूरा करते हैं।
हमारे उत्पादों का व्यापक रूप से नई ऊर्जा वाहनों, एयरोस्पेस, शिपिंग, इलेक्ट्रॉनिक्स उद्योग और अन्य उद्योगों में उपयोग किया जाता है, और यह सभी वैज्ञानिक अनुसंधान इकाइयों, गुणवत्ता निरीक्षण संस्थानों और शैक्षणिक क्षेत्रों पर लागू होता है।
