ভালো দাম  অনলাইন

পণ্যের বিবরণ

Created with Pixso. বাড়ি Created with Pixso. পণ্য Created with Pixso.
স্লিপ টেবিল
Created with Pixso. অনুভূমিক কম্পন পরীক্ষার জন্য স্লিপ টেবিল: অটোমোবাইল, মহাকাশ, ইলেকট্রনিক্স এবং প্যাকেজিং

অনুভূমিক কম্পন পরীক্ষার জন্য স্লিপ টেবিল: অটোমোবাইল, মহাকাশ, ইলেকট্রনিক্স এবং প্যাকেজিং

ব্র্যান্ডের নাম: JIANQIAO
মডেল নম্বর: SL-2020
MOQ.: 1
বিতরণ সময়: 5 সপ্তাহ
অর্থ প্রদানের শর্তাদি: টি/টি
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
কাজের পরিবেশ:
তাপমাত্রা পরিসীমা 5 ~ 35 ℃, আর্দ্রতা পরিসীমা ≤90 & (কনডেনসিং নয়)
কাঠামো উপাদান:
ইস্পাত কাঠামো
মডেল:
জেভি সিরিজ
বৈশিষ্ট্য:
মাল্টি-অক্ষ পরীক্ষা
স্লিপ টেবিল প্রকার:
হাইড্রোস্ট্যাটিক বিয়ারিং / মেকানিকাল বিয়ারিং / মনো-বেস
অ্যাপ্লিকেশন:
স্বয়ংচালিত, মহাকাশ, ইলেকট্রনিক্স এবং প্যাকেজিং
প্যাকেজিং বিবরণ:
কাঠের কেস
যোগানের ক্ষমতা:
300
বিশেষভাবে তুলে ধরা:

অনুভূমিক কম্পন পরীক্ষার স্লিপ টেবিল

,

অটোমোবাইল কম্পন পরীক্ষার স্লিপ টেবিল

পণ্যের বিবরণ

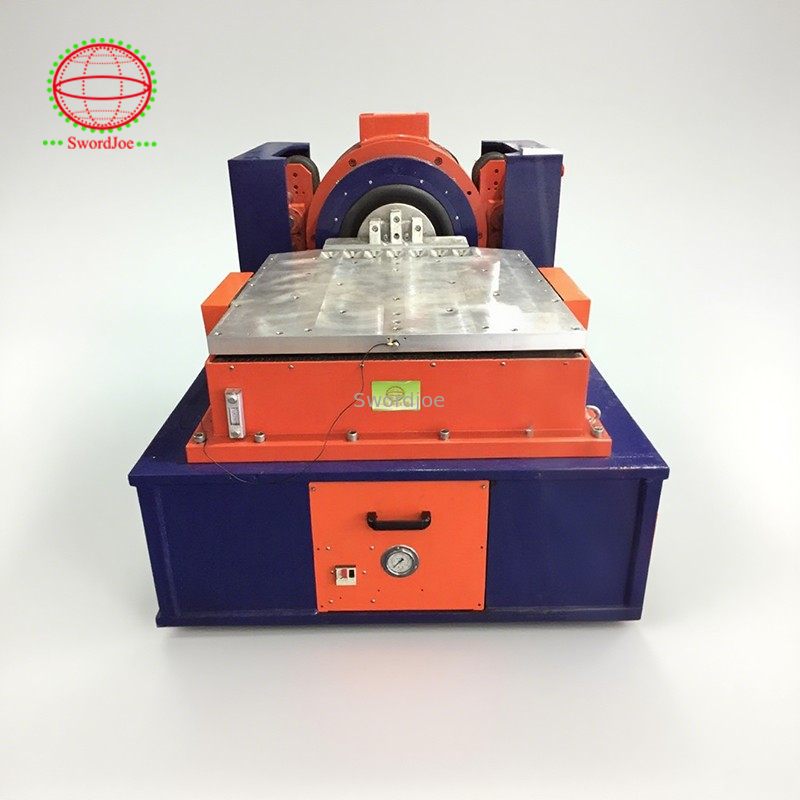

কম্পন শেকার সিস্টেমের জন্য স্লিপ টেবিল
কম্পন পরীক্ষায় একটি স্লিপ টেবিল হল একটি বিশেষায়িত সিস্টেম যা ইলেক্ট্রোডাইনামিক শেকারের সাথে অনুভূমিক অক্ষের নমুনা পরীক্ষা করার জন্য ব্যবহৃত হয়, বিশেষ করে ভারী বা অতিরিক্ত আকারের লোডের জন্য। এটি একটি প্লেট নিয়ে গঠিত যা একটি বেয়ারিং সারফেসের উপর চলে, যা শেকারকে অনুভূমিকভাবে কম্পন সৃষ্টি করতে দেয়। এই সেটআপটি বাস্তব-বিশ্বের পরিস্থিতি অনুকরণ করার জন্য গুরুত্বপূর্ণ যেখানে উপাদানগুলি অনুভূমিক শক্তি অনুভব করে এবং এটি প্রায়শই শেকারগুলির সাথে ব্যবহার করা হয় যা মাল্টি-অ্যাক্সিস পরীক্ষার জন্য ঘোরানো যেতে পারে।
মূল বৈশিষ্ট্য এবং সুবিধা
  • অনুভূমিক কম্পন পরীক্ষা:অনুভূমিক তলে নমুনার কম্পন পরীক্ষা সক্ষম করে, যা যানবাহন বা বিমানের মতো অবস্থার অনুকরণ করার জন্য অপরিহার্য।
  • বড় এবং ভারী পেলোড:যেসব উপাদান স্ট্যান্ডার্ড উল্লম্ব শেকার সেটআপের ক্ষমতা অতিক্রম করতে পারে তাদের পরীক্ষার জন্য ডিজাইন করা হয়েছে।
  • মাল্টি-অ্যাক্সিস পরীক্ষা:ব্যাপক মাল্টি-অ্যাক্সিস কম্পন পরীক্ষার সুবিধার্থে ঘোরানো শেকারগুলির সাথে একত্রিত করা যেতে পারে।
  • বহুমুখীতা:সাইন, র্যান্ডম এবং শক পরীক্ষার মতো বিভিন্ন কম্পন পরীক্ষার জন্য উপযুক্ত।
উপাদান এবং কার্যকারিতা
  • স্লিপ প্লেট:ফ্ল্যাট প্লেট, প্রায়শই ম্যাগনেসিয়াম দিয়ে তৈরি যা সর্বোত্তম শক্তি-থেকে-ওজন অনুপাত প্রদান করে।
  • বেয়ারিং সারফেস:সাধারণত লুব্রিকেন্ট বা যান্ত্রিক বেয়ারিং সিস্টেম সহ একটি গ্রানাইট ব্লক।
  • শেকার অ্যাটাচমেন্ট:কম্পন তৈরি করতে একটি ইলেক্ট্রোডাইনামিক শেকারের আর্মেচারের সাথে সংযোগ স্থাপন করে।
  • গাইডেন্স সিস্টেম:কিছু মডেল ঘর্ষণ কমাতে এবং মসৃণ চলাচল নিশ্চিত করতে হাইড্রোস্ট্যাটিক বেয়ারিং অন্তর্ভুক্ত করে।
স্লিপ টেবিলের প্রকারভেদ
  • হাইড্রোস্ট্যাটিক বেয়ারিং স্লিপ টেবিল:কম ঘর্ষণ, উচ্চ স্থিতিশীলতা অপারেশনের জন্য চাপযুক্ত তেল ফিল্ম ব্যবহার করে।
  • যান্ত্রিক বেয়ারিং স্লিপ টেবিল:চলাচলের জন্য লিনিয়ার মোশন গাইড ব্যবহার করে।
  • মনো-বেস স্লিপ টেবিল:উল্লম্ব এবং অনুভূমিক পরীক্ষার মধ্যে সহজে পরিবর্তন করার জন্য সমন্বিত শেকার এবং স্লিপ টেবিল ইউনিট।
শিল্প অ্যাপ্লিকেশন
  • অটোমোবাইল:দীর্ঘস্থায়িত্ব এবং নির্ভরযোগ্যতার জন্য গাড়ির উপাদান পরীক্ষা করা।
  • মহাকাশ:বিমানের যন্ত্রাংশ এবং সিস্টেমের কর্মক্ষমতা মূল্যায়ন করা।
  • ইলেকট্রনিক্স এবং প্যাকেজিং:শিপিং এবং ব্যবহারের সময় কম্পনের বিরুদ্ধে পণ্যের স্থিতিস্থাপকতা মূল্যায়ন করা।
অনুভূমিক কম্পন পরীক্ষার জন্য স্লিপ টেবিল: অটোমোবাইল, মহাকাশ, ইলেকট্রনিক্স এবং প্যাকেজিং 0 অনুভূমিক কম্পন পরীক্ষার জন্য স্লিপ টেবিল: অটোমোবাইল, মহাকাশ, ইলেকট্রনিক্স এবং প্যাকেজিং 1
প্রযুক্তিগত বৈশিষ্ট্য
মডেল JV-03KN JV-06KN JV-10KN JV-20KN JV-30KN JV-40KN
SL0303(300x300) 30
SL0404(400x400) 30 30
SL0505(500x500) 30 30 40 40 45 45
SL0606(600x600) 40 40 40 40 45 45
SL0707(700x700) 45 45 45 45 45 45
অপারেটিং শর্তাবলী
তাপমাত্রা সীমা: 5~35℃, আর্দ্রতা সীমা: ≤90% (নন-কনডেনসিং)
গুরুত্বপূর্ণ নোট
  1. মুভিং অংশের সমতুল্য ভরের মধ্যে জল প্ল্যাটফর্ম, জয়েন্ট, ভি-রেল এবং ড্রাইভ রড অন্তর্ভুক্ত (মুভিং কয়েল ভর বাদে)।
  2. ফ্রিকোয়েন্সি সীমা 2000Hz।
  3. সমতুল্য ভরের মানগুলি প্রচলিত ডিজাইনকে উপস্থাপন করে; বিশেষ প্রয়োজনীয়তার জন্য পুনরায় গণনার প্রয়োজন হতে পারে।
