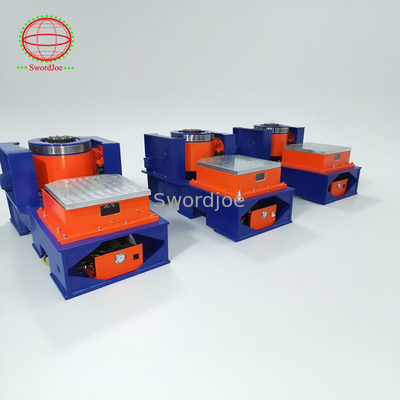

Chiếc bàn kiểm tra rung động công suất cao chính xác với độ dịch chuyển tối đa 100mm 100g gia tốc
Chi tiết sản phẩm
| Tính thường xuyên: | 2000Hz | lực sin: | 20kn /2000kg /4409lbf |
|---|---|---|---|
| Lực ngẫu nhiên: | 20kn /2000kg /4409lbf | Lực sốc: | 98KN /9800KG /9918LBF |
| Kênh: | 2/4/8/16 | Gia tốc tối đa: | 100g |
| Dịch chuyển tối đa: | 100mm (4 "/76mm (3")/51mm (2 ") | Tải tối đa: | 300kg |
| Chuyển bộ các bộ phận khối lượng: | 20kg | Đường kính phần ứng: | 335mm |
| Làm nổi bật |
Các mẹo kiểm tra rung động,Hướng dẫn bảng thử rung động,Thực hành tốt nhất kiểm tra rung động |
||
Mô tả sản phẩm
| Tần số | 2000Hz |
| Lực sinus | 20kN /2000kg/4409lbf |
| Lực ngẫu nhiên | 20kN /2000kg/4409lbf |
| Lực cú sốc | 98kN /9800kg/9918lbf |
| Kênh | 2/4/8/16 |
| Tốc độ gia tốc tối đa | 100g |
| Động lượng tối đa | 100mm (4")/76mm (3")/51mm (2") |
| Trọng lượng tối đa | 300kg |
| Khối lượng các bộ phận di chuyển | 20kg |
| Chiều kính vòm | 335mm |
Một thiết lập thử nghiệm rung động hoàn chỉnh bao gồm một bộ kích thích, bộ khuếch đại công suất, điều khiển bộ kích thích, máy đo tốc độ hoặc bộ chuyển lực và bộ khuếch đại điều hòa.Các tiêu chí lựa chọn cho chất kích thích bao gồm sức mạnh/capacity gia tốc cần thiết, dung nạp tải bên, đặc điểm rung ngang và biến dạng hình sóng.
Các chất kích thích thường được cách ly từ cơ sở của chúng bằng các lò xo, cung cấp sự bảo vệ đầy đủ khỏi rung động môi trường khi được gắn trên sàn.cách ly bổ sung sử dụng vật liệu bền hoặc khối địa chấn được khuyến cáo để giảm thiểu truyền rung của tòa nhà.
Các tín hiệu sóng sinus (swept hoặc tần số cố định) là phương pháp kích thích phổ biến nhất do điều khiển đơn giản, khả năng truy cập dữ liệu tham chiếu rộng rãi và đo phản ứng đơn giản.Xét nghiệm sinus quét đòi hỏi điều khiển phản hồi phản hồi nhanh (máy nén) có khả năng theo dõi cộng hưởng giảm nhẹ ở tốc độ quét cao.
Các thông số chính bao gồm phạm vi tần số (2-10.000 Hz) và độ phình (thường được chỉ định dưới dạng các giá trị đỉnh, với sự dịch chuyển từ đỉnh đến đỉnh).Các hệ thống hiện đại cung cấp phạm vi động vượt quá 80 dB với tốc độ nén lên đến 1000 dB/s.
Kiểm tra rung động ngẫu nhiên sử dụng tín hiệu phổ liên tục với kích thước phân tán Gaussian.với các yêu cầu điển hình xác định các giá trị đỉnh ở mức 3 × RMS.
Key differences from sine testing include greater power amplifier requirements (for equivalent force output) and spectral description using power spectral density (PSD) or acceleration spectral density (ASD)Các hệ thống điều khiển kỹ thuật số hiện đại sử dụng kỹ thuật biến đổi Fourier và cân bằng dựa trên máy tính để định hình quang phổ theo các tiêu chuẩn như ISO 5344.
Kiểm tra môi trường đánh giá độ bền của thiết bị dưới các điều kiện rung động, sốc, nhiệt độ và độ ẩm cụ thể.Các tiêu chuẩn như IEC 60068 (Xét nghiệm Fc và Fd) cung cấp các quy trình thử nghiệm trong khi cho phép tùy chỉnh mức độ nghiêm trọng.
Các thành phần thử nghiệm chính bao gồm:
- Cấu hình gắn đối tượng thử nghiệm
- Các thông số điều hòa sức chịu đựng
- Phương pháp nghiên cứu phản ứng rung động
Việc lắp đặt phải mô phỏng các điều kiện hoạt động thực tế, thường yêu cầu các thiết bị tùy chỉnh.
Thiết bị thử nghiệm phải truyền rung đồng đều mà không gây cộng hưởng trong phạm vi tần số thử nghiệm.Xác minh thiết kế đòi hỏi các phép đo tăng tốc trên bề mặt thiết bị.
Các kỹ thuật tối ưu hóa bao gồm:
- Tăng kích thước các yếu tố cấu trúc để nâng cao tần số tự nhiên
- Sử dụng các tấm mỏng với hỗ trợ chiến lược
- Giảm đến tối thiểu tác động của dây buộc từ các dây buộc
- Ứng dụng vật liệu làm giảm độ ốp (chất lót cao su, chất lấp nhựa bọt)
| Mô hình | JQA-202-335 / JQA-203-335 |
| Phạm vi tần số (Hz) | 5~3000 |
| Sức mạnh sinusoidal định số (KN) | 20 |
| Lực va chạm (KN) | 40/60 |
| Tốc độ gia tốc tối đa (m/s2) | 980 |
| Tốc độ tối đa (m/s) | 2 |
| Max. displacement (mmp-p) | 51/76 |
| Trọng lượng tối đa (kg) | 300 |
| Tần số cách ly rung động (Hz) | 2.5 |
| Loại bàn lắc | JQ-20 |
| Trọng lượng các bộ phận di chuyển (kg) | 23 |
| Chiều kính giáp (φmm) | 335 |
Là một nhà sản xuất hàng đầu với 20 năm kinh nghiệm, chúng tôi chuyên về hệ thống thử nghiệm rung động, phòng môi trường và thiết bị thử nghiệm pin.Các sản phẩm được chứng nhận ISO9001 của chúng tôi đáp ứng các tiêu chuẩn quốc tế bao gồm ISO, ASTM, DIN, EN, BS, UL, JIS, GB / T và GJB.
Các ứng dụng bao gồm ô tô, hàng không vũ trụ, hàng hải, điện tử và nghiên cứu khoa học.
