Elektrocyklowe akumulatory elektrodynamiczne System maszyny do testowania drgań UN38.3

1
MOQ

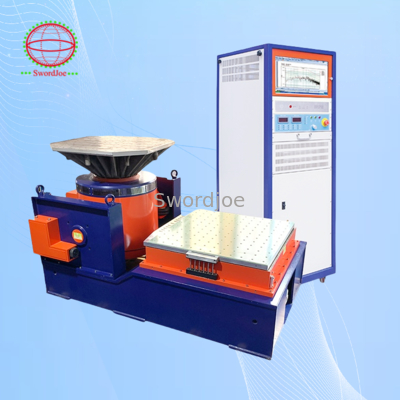

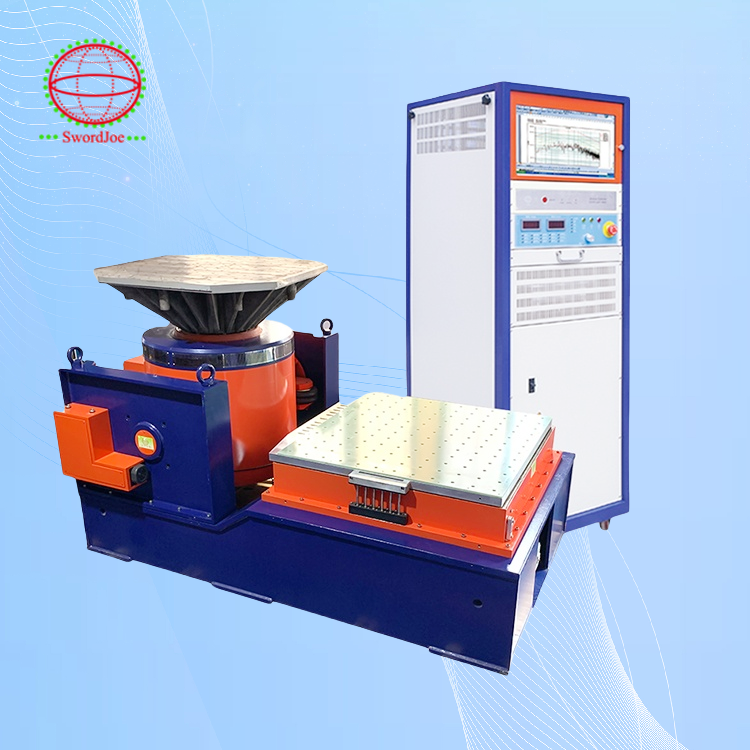

EV Battery Electrodynamics Vibration Test Machine System UN38.3
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Częstotliwość: 2000 Hz
siła sinusoidalna: 3KN /300 kg/674.43lbf
Losowa siła: 3KN /300 kg/674.43lbf
Siła szoku: 6KN /600 kg/1348.86lbf
Kanał: 2/4/8/16
Maksymalne przyspieszenie: 100G
Maksymalne przemieszczenie: 100 mm (4 "）/76 mm (3")/51 mm (2 ")
Maksymalne obciążenie: 120 kg
Masa ruchomych części: 3 kg
Średnica armatury: 150 mm
Podkreślić:

Badanie maszyny wibracyjnej un38.3

,

urządzenie do badania drgań un38.3

,

Test wibracyjny na maszynie 2000 Hz
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Jianqiao
Orzecznictwo: CE
Numer modelu: JQA-031-150
Zapłata
Szczegóły pakowania: Drewniana obudowa
Możliwość Supply: 300 zestawów
opis produktu
System urządzenia do badania drgań elektrodynamicznych akumulatorów EV UN38.3
Główne specyfikacje
Atrybut Wartość
Częstotliwość 2000 Hz
Siła sinus 3kN /300kg/674.43lbf
Przypadkowa siła 3kN /300kg/674.43lbf
Siła uderzeniowa 6kN /600kg/1348.86lbf
Kanał 2/4/8/16
Maksymalne przyspieszenie 100 g
Maksymalne przesunięcie 100 mm (4")/76 mm (3")/51 mm (2")
Maksymalne obciążenie 120 kg
Masa ruchomych części 3 kg
Średnica armatury 150 mm
Przegląd produktu

System testowania drgań elektrycznych seryjnych chłodzonych powietrzem oferuje szeroki zakres częstotliwości, doskonałe wskaźniki wydajności, wysoką niezawodność, kompaktowy zasięg, łatwą mobilność i prostą obsługę.Dostępne w różnych modelach z siłami pobudzenia w zakresie od 1kN do 70kN i maksymalnym obciążeniem od 70kg do 1000kg.

Charakterystyka działania
  • System chłodzenia powietrzem przymusowym
  • Wskaźnik siły podniecenia losowo i sinusową 1:1
  • Wartość przesunięcia od szczytu do szczytu do 100 mm
  • Poduszka powietrzna trunnionowa z doskonałym efektem izolacyjnym
  • Projekt podwójnego obwodu magnetycznego z niskim wyciekiem strumienia magnetycznego i jednolitym polem magnetycznym
  • Zakres siły pobudzenia sinusów: 1kN ~ 70kN
  • Lekka cewka dynamiczna z zoptymalizowaną konstrukcją dla silnej odporności na wibracje
  • Środkowa poduszka powietrzna o dużej nośności i doskonałej wydajności niskiej częstotliwości
  • Konfigurowalny przesuwnik poziomy
  • Wysokiej wydajności wentylator chłodniczy o niskiej hałasie
  • Zakres częstotliwości zaczynający się od 1 Hz
Wydajność systemu

Wysoka dynamiczna niezawodność uzwojenia:Innowacyjna struktura i technologia znacząco poprawiają niezawodność odporności na drgania w warunkach wysokiej siły napędowej, drgania przy wysokim przyspieszeniu, uderzeń i wysokich temperatur.

wentylator chłodzący:Unikalna konstrukcja kanału powietrza zapewnia doskonały efekt chłodzenia przy niskiej hałasie.

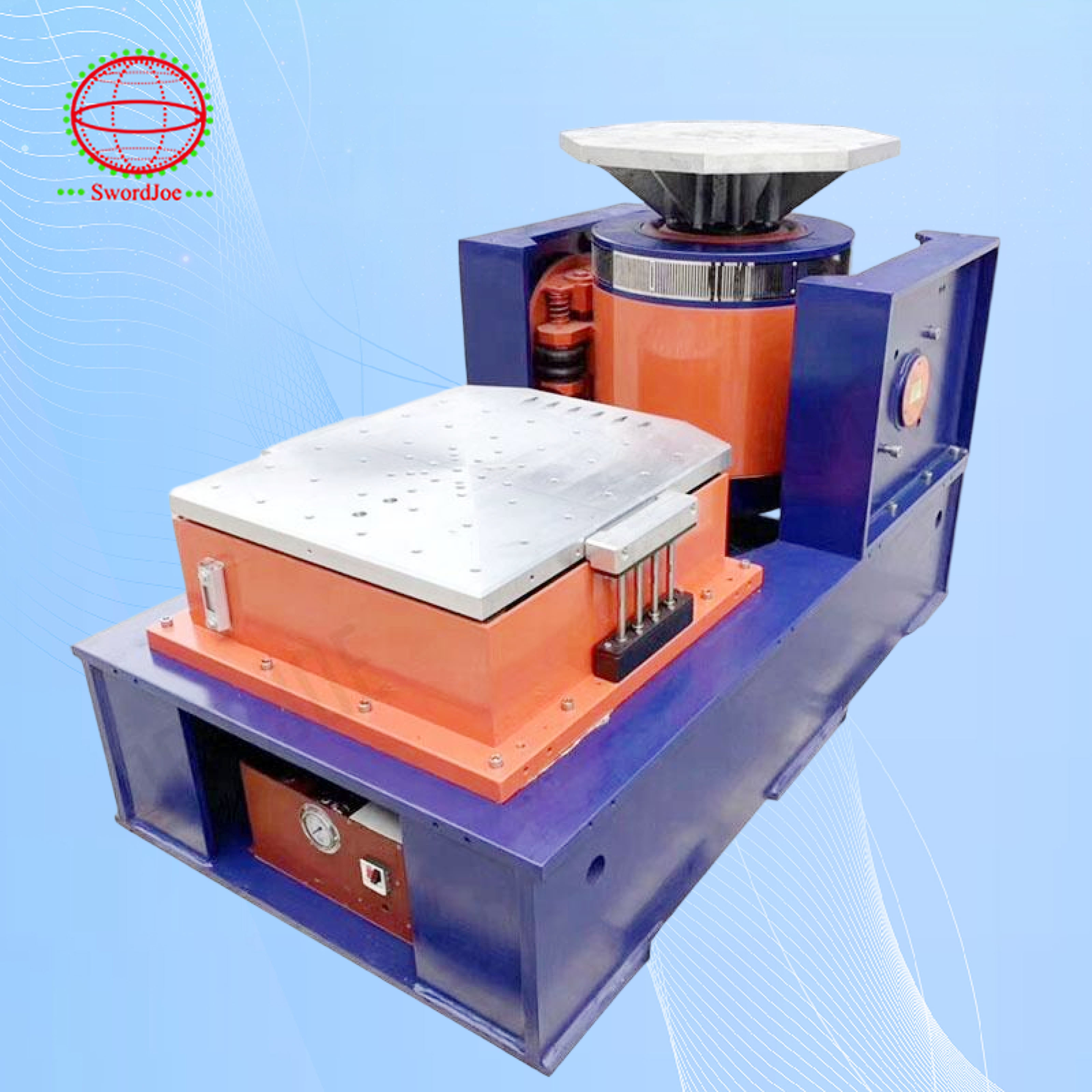

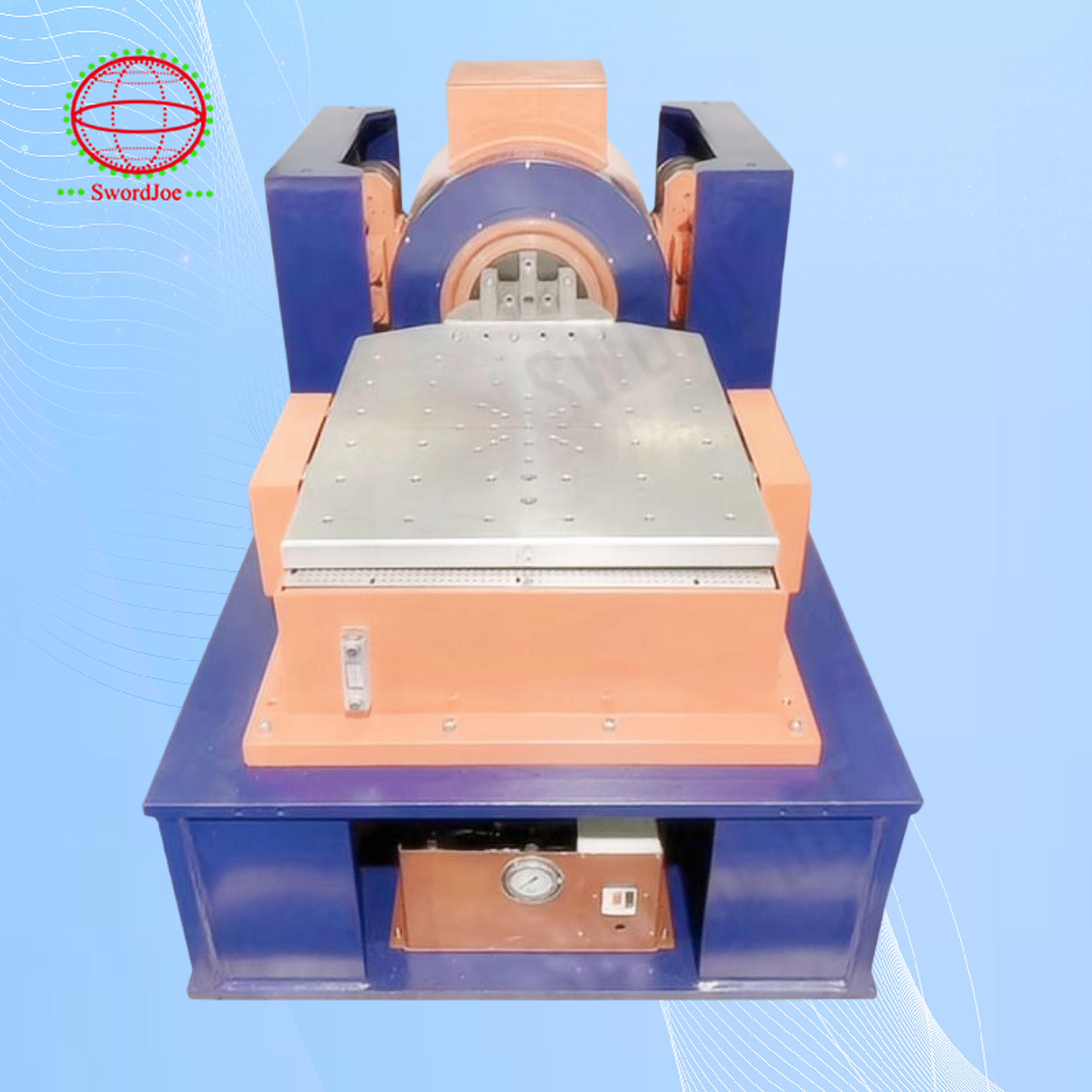

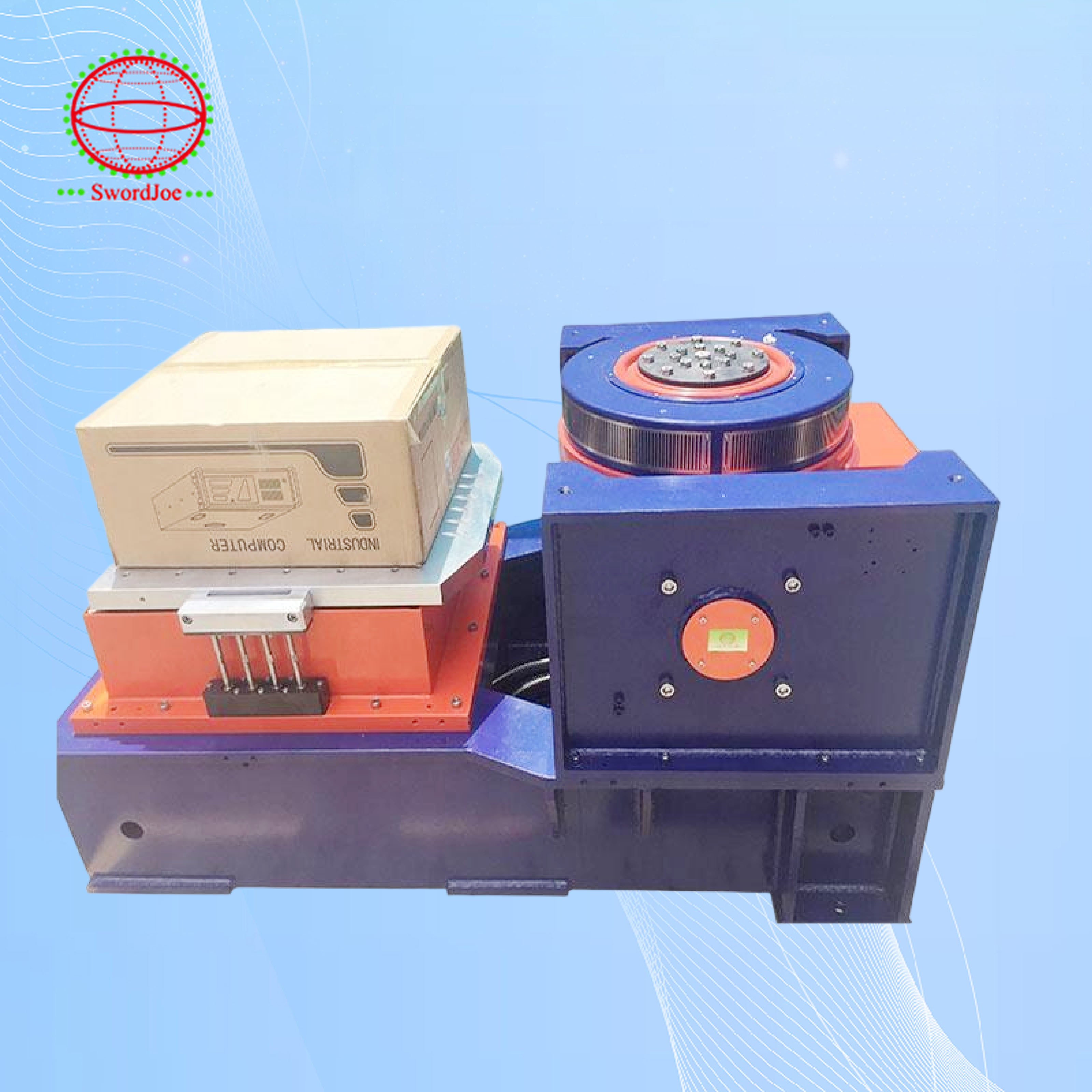

Badania poziome i pionowe:Elektryczny stolik wibracyjny z poziomym przesuwaniem umożliwia proste przełączanie pomiędzy kierunkami badania.

Moduł IGBT:Wzmacniacze wyposażone są w niezawodne moduły MOSFET i IGBT zapewniające wysoką stabilność i niezawodność.

Specyfikacje techniczne
Parametry Wartość
Model Shaker JQA-102-240
Zakres częstotliwości (Hz) 5~3500
Siła sinusoidalna (KN) 10
Siła uderzeniowa (KN) 20
Maksymalne przyspieszenie (m/s2) 980
Maksymalna prędkość (m/s) 2
Maksymalny przemieszczenie (mmp-p) 51
Maksymalne obciążenie (kg) 200
Częstotliwość izolacji wibracyjnej ((Hz) 2.5
Rodzaj stołu wstrząsającego JQ-10
Masa części ruchomych (kg) 10
Średnica armatury (φmm) 240
Dopuszczalny moment ekscentryczny (N x m) 300
Standardy zgodności
  • IEC 62660-2 (Wykorzystane do drogowych pojazdów elektrycznych drugorzędowe ogniwa litowo-jonowe)
  • IEC 62281 (Bezpieczeństwo podczas transportu)
  • IEC 62133-2:2017 (Wymogi bezpieczeństwa dla ogniw wtórnych)
  • IEC60068-2-64 (Próby środowiskowe - drgania)
  • IEC60068-2-6 (Próby środowiskowe - drgania synowe)
  • ONZ 38.3.4.3 (Transport towarów niebezpiecznych)
  • UL-1642 (standardy bezpieczeństwa baterii litowych)
  • ISO16750-2 (warunki środowiskowe dla elektroniki motoryzacyjnej)
  • RTCA-DO-160G (Procedury badania środowiskowego wyposażenia lotniczego)
  • SAE J1211 (Walidacja modułów elektrycznych/elektronicznych dla pojazdów)
Elektrocyklowe akumulatory elektrodynamiczne System maszyny do testowania drgań UN38.3 0
O Guangdong Jianqiao Testing Equipment Co., Ltd.

Jako wielkoskalowy profesjonalny producent specjalizujący się w badaniach i rozwoju, produkcji i sprzedaży systemów badawczych wibracji, komór badawczych środowiskowych i urządzeń badawczych baterii,Obsługujemy dziesiątki najlepszych przedsiębiorstw i ponad 11Nasze produkty spełniają standardy ISO9001 i różne normy międzynarodowe, w tym ISO, ASTM, DIN, EN, BS, UL, JIS, GB / T i IEC.

Nasze urządzenia testowe są szeroko stosowane w pojazdach nowej energii, lotnictwie, żeglugi, elektronika i innych gałęziach przemysłu, obsługujących jednostki badawcze, instytucje kontroli jakości,i dziedzinach akademickich.
