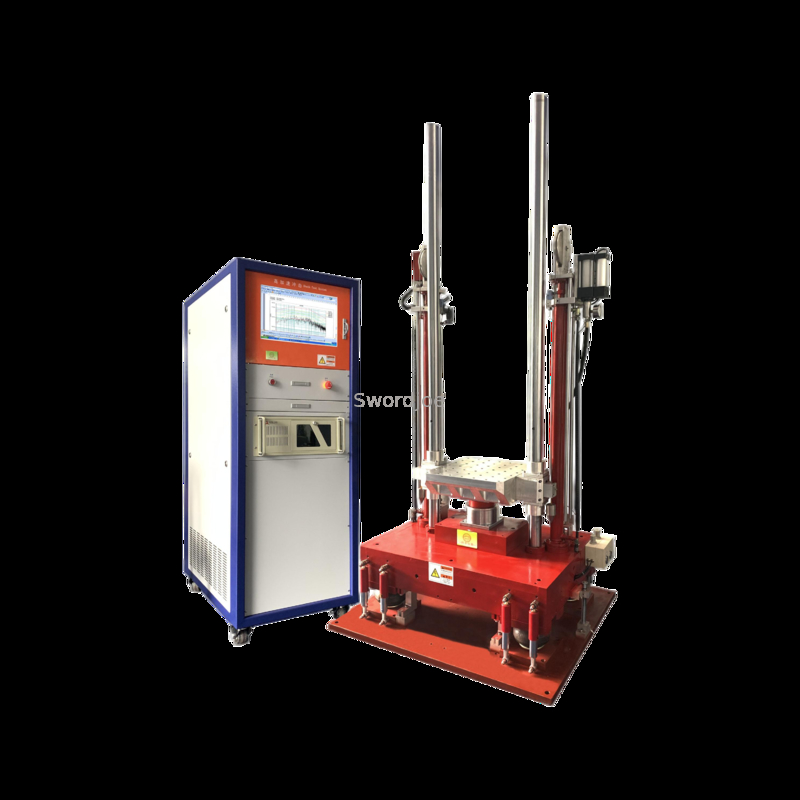

Sistema idraulico di prova dello shock per batterie Half Sine Shock Classic Shock
Dettagli del prodotto
| Nome: | Sistema di prova d'urto | Sistema di controllo e misurazione: | OKS01 |
|---|---|---|---|
| Caratteristiche: | Controllo digitale | Requisiti di potenza: | 220 V ± 10% Ac 50Hz monofase 2KVA |
| Standard: | GB/T2433.5, GB/T2423.6, IEC68-29, JJG497-200 | ||
| Evidenziare |
Sistema idraulico di prova per urti,Sistema di prova dello shock della batteria,Macchina di prova dello shock a mezzo seno |
||
Descrizione del prodotto
I test di shock misurano accuratamente la fragilità dei prodotti e valutano come rispondono a specifici input di shock.
I dati sui test di shock sono informazioni chiave quando si determinano se il prodotto è in grado di resistere alla distribuzione e all'uso dell'ambiente previsto. Per qualsiasi applicazione di test di shock meccanico, Jianqiao crea un sistema di test di shock per soddisfare le tue esigenze.
Ogni cliente ha requisiti unici per le proprie apparecchiature di test dinamiche. È importante conoscere le dimensioni e il peso degli elementi di prova per configurare correttamente l'apparecchiatura di test appropriata. La dimensione del tuo più grande elemento di prova ti aiuterà a determinare la superficie del tavolo. Il payload massimo contribuirà a determinare la categoria delle prestazioni del sistema di shock.
Jianqiao è una vasta gamma di sistemi di shock. Raccomandiamo la configurazione del sistema più adatta per ogni applicazione di test in base a due criteri importanti:
- La dimensione del tuo più grande articolo di prova
- La capacità di prestazione necessaria per soddisfare le tue esigenze di test
Ogni cliente ha requisiti unici per le proprie apparecchiature di test dinamiche. È importante conoscere le dimensioni e il peso degli elementi di prova per configurare correttamente l'apparecchiatura di test appropriata. La dimensione del tuo più grande elemento di prova ti aiuterà a determinare la superficie del tavolo. Il payload massimo contribuirà a determinare la categoria delle prestazioni del sistema di shock.
I livelli di test di shock variano in modo significativo a seconda del prodotto che si sta valutando o delle condizioni che stai simulando. I due criteri di prestazione di shock più importanti sono il cambiamento di velocità e il livello di accelerazione. È anche importante conoscere le forme d'onda dell'impulso di shock: sine, dente di sega o trapezoidale.
| Modello | Is5 | È 10 | Is25 | IS50 | IS100 | IS200 | IS300 |
|---|---|---|---|---|---|---|---|
| Carico massimo di prova (kg) | 5 | 10 | 25 | 50 | 100 | 200 | 300 |
| Dimensione della tabella (mm*mm) | 120*120 | 200*200 | 350*350 | 500*500 | 700*700 | 750*750 | 800*800 |
| Surmo Wave Form (M/S²) | |||||||
| Mezzo forma d'onda sinusoidale | 100 ~ 30000 | 100 ~ 20000 | 100 ~ 10000 | 100 ~ 6500 | 150 ~ 6000 | 150 ~ 5000 | 150 ~ 3500 |
| Dopo il picco-dogco | 100 ~ 1000 | 100 ~ 1000 | 100 ~ 1000 | 100 ~ 1000 | 100 ~ 1000 | 150 ~ 1000 | 150 ~ 1000 |
| Onda trapezoidale | 150 ~ 1500 | 150 ~ 1500 | 150 ~ 1200 | 150 ~ 1200 | 150 ~ 1200 | 150 ~ 1000 | 100 ~ 1000 |
| Tempo di durata dell'impulso (m/s) | |||||||
| Mezzo forma d'onda sinusoidale | 0,5 ~ 20 | 0,6 ~ 20 | 0,8 ~ 20 | 1,5 ~ 20 | 2 ~ 20 | 2,5 ~ 20 | 3 ~ 20 |
| Dopo il picco-dogco | 6 ~ 18 | 6 ~ 18 | 6 ~ 18 | 6 ~ 18 | 6 ~ 18 | 6 ~ 18 | 6 ~ 18 |
| Onda trapezoidale | 6 ~ 20 | 6 ~ 20 | 6 ~ 20 | 6 ~ 25 | 6 ~ 25 | 6 ~ 25 | 6 ~ 25 |
| Distanza di impatto massima (mm) | 1550 | 1500 | 1400 | ||||
| Dispositivo di impatto antis-secondario | Freno di attrito a pressione dell'aria | Freno di attrito idraulico | |||||
| Tabella Peso (kg) | 1300 | 1500 | 2800 | 3800 | 4350 | 4900 | 6250 |
| Dimensioni (l*w*h) (mm) | 900*450*2600 | 1000*500*2700 | 1100*800*2800 | 1100*750*2800 | 1350*850*2850 | 1420*920*2900 | 1480*1000*2950 |
| Sistema di controllo e misurazione | OKS01 | ||||||
| Requisiti di potenza | 220 V ± 10% Ac 50Hz monofase 2KVA | ||||||
| Requisiti di alimentazione della stazione di pompaggio idraulico | 380 V ± 10% 3 fasi AC 50Hz | ||||||
| Consumo energetico della stazione di pompaggio idraulico (KVA) | 2.5 | 2.5 | 4 | 4.6 | 4.6 | 6.2 | 6.5 |
| Standard applicabile | GB/T2433.5, GB/T2423.6, IEC68-29, JJG497-200 | ||||||
