Name: Équipement d'essai de vibration verticale électrique électrodynamique pour composants électriques
Brand: Guangdong Jianqiao Testing Equipment Co., Ltd.
SKU: JQA-031-150
Availability: InStock

traits Galerie Description de produit Causez Maintenant

traits

Caractéristiques

Fréquence: 2000 Hz

force sinusoïdale: 3kn /300kg/674.43 lbf

Force aléatoire: 3kn /300kg/674.43 lbf

Force de choc: 6kn /600kg/1348.86lbf

Canal: 2/4/8/16

Accélération maximale: 100g

Déplacement maximal: 100 mm (4 "） / 76 mm (3") / 51 mm (2 ")

Charge maximale: 120 kg

Masse des pièces mobiles: 3 kg

Diamètre de l'armature: 150 mm

Mettre en évidence:

Équipement d'essai des vibrations verticales

Équipement d'essai de vibration électrodynamique

Essai de vibration verticale électrique

Informations de base

Lieu d'origine: CHINE

Nom de marque: Jianqiao

Certification: CE

Numéro de modèle: JQA-031-150

Conditions de paiement et expédition

Détails d'emballage: Casse en bois

Capacité d'approvisionnement: 300 sets

Galerie

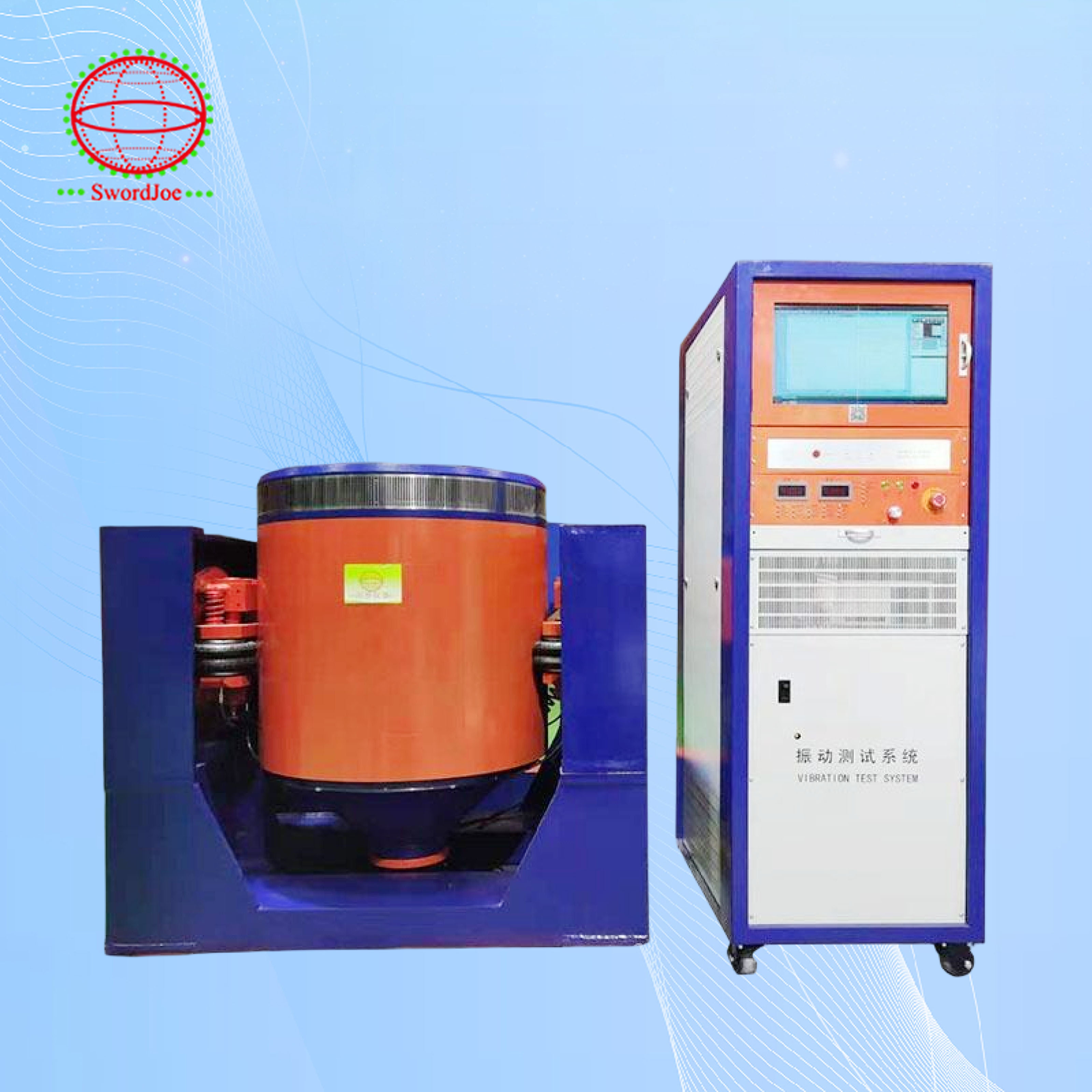

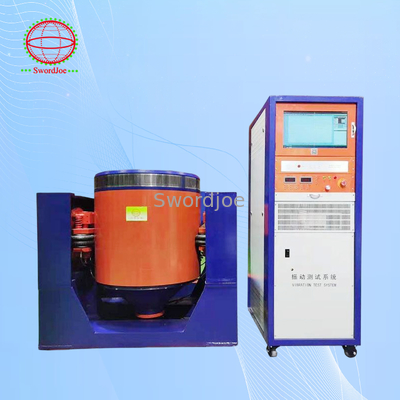

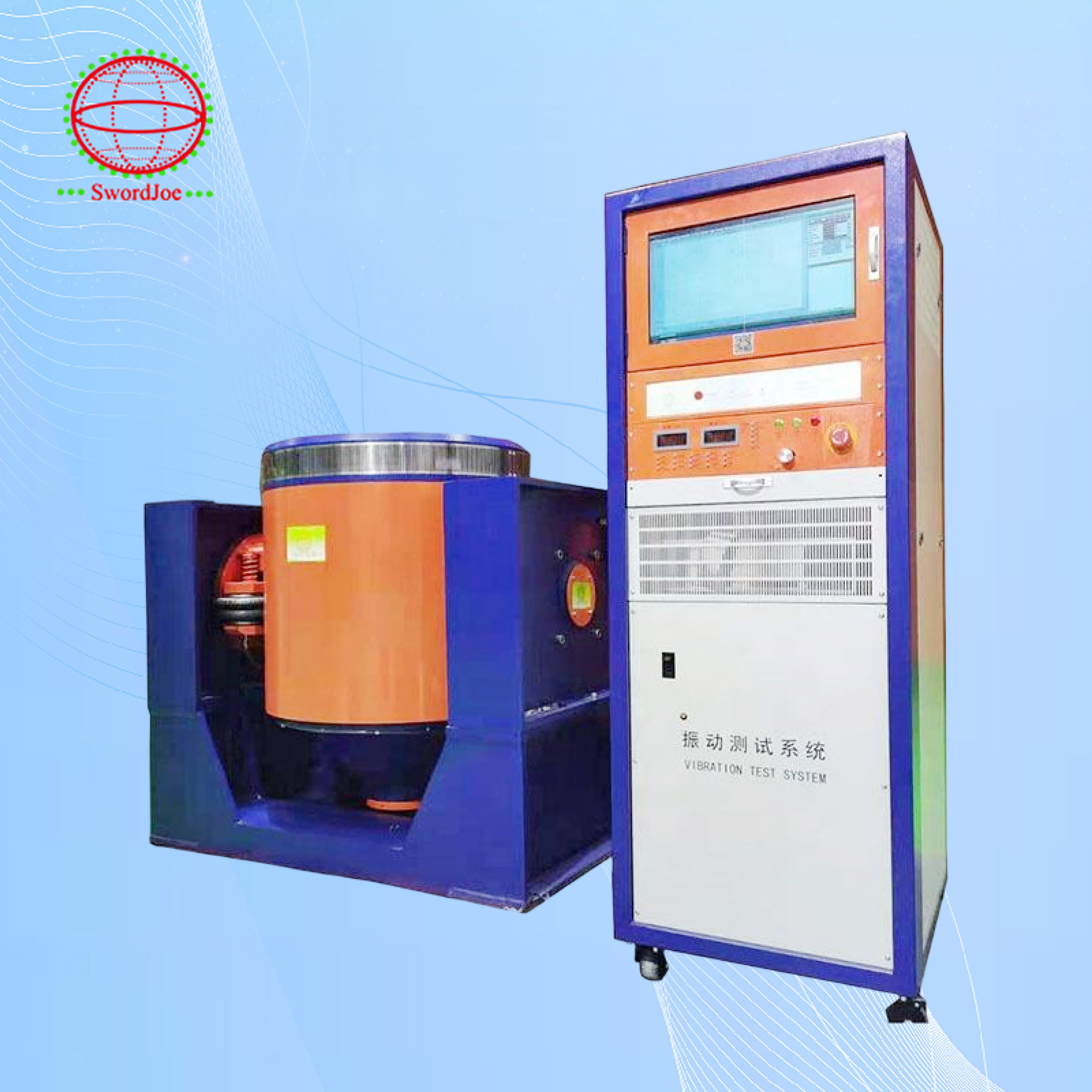

Équipement d'essai de vibration verticale électrique électrodynamique pour composants électriques

Description de produit

Équipement d'essai de vibration verticale électro-dynamique de haute qualité pour le test de vibration des pièces de composants électriques MIL-STD-202G

Spécifications du produit

Attribut	Valeur
Fréquence	Pour les appareils à commande numérique
Force sinus	3kN / 300kg / 674.43lbf
Force aléatoire	3kN / 300kg / 674.43lbf
Force de choc	6 kN / 600 kg / 1348,86 lbf
Le canal	2/4/8/16
Accélération maximale	100 g
Déplacement maximal	Pour les appareils de traitement des eaux usées:
Charge maximale	120 kilos
Masse des pièces en mouvement	3 kilos
Diamètre de l'armature	150 mm

Vue d'ensemble du produit

Le système de test de vibration électrique en série refroidi à l'air présente une large plage de fréquences, d'excellents indicateurs de performance, une grande fiabilité, une empreinte compacte, une mobilité facile et un fonctionnement simple.Disponible en différents modèles avec une force d'excitation allant de 1 kN à 70 kN et une capacité de charge maximale de 70 kg à 1000 kg.

Principales caractéristiques

Système de refroidissement par air forcé
Relation de force d'excitation aléatoire et sinusoïdale 1:1
valeur de déplacement de pic à pic jusqu'à 100 mm
Airbag à trunnion avec un excellent effet d'isolation
Conception de circuit magnétique double avec faible fuite de flux magnétique et champ magnétique uniforme
Plage de force d'excitation sinusoïdale: 1kN ~ 70kN
Force d'impact sinusoïdale double (trois fois plus de 2 tonnes)
Bobine dynamique légère avec conception optimisée et forte résistance aux vibrations
Airbag central doté d'une grande capacité de charge et d'une excellente performance à basse fréquence
Facile à configurer
Ventilateur de refroidissement à haut rendement avec fonctionnement à faible bruit
Plage de fréquences à partir de 1 Hz

Performance du système

Une fiabilité de remontage dynamique élevée:La structure et la technologie améliorées améliorent considérablement la résistance aux vibrations dans des environnements à poussée élevée, accélération élevée, impact et température élevée.

Ventilateur de refroidissement:La conception unique des conduits d'air offre un excellent refroidissement avec un bruit minimal.

Tests horizontaux et verticaux:La table de vibration électrique avec glissement horizontal permet de basculer facilement entre les orientations d'essai.

Module IGBT:Les amplificateurs disposent de modules MOSFET et IGBT fiables pour une stabilité maximale.

Spécifications techniques

Modèle Shaker	Le nombre d'heures de travail est calculé en fonction de la période de travail.
Plage de fréquences (Hz)	5 ~ 2700
Force sinusoïdale nominale (KN)	40
Force de choc (KN)	80/120*
Accélération maximale (m/s2)	980
Vitesse maximale (m/s)	2
Déplacement maximal (mmp-p)	51/76
Charge maximale (kg)	500
Fréquence d'isolement des vibrations ((Hz)	2.5
Type de table à secouer	JQ-40
Poids des pièces en mouvement (kg)	40
Diamètre de l'armature (φmm)	440
Temps excentrique admissible ((N x m)	490

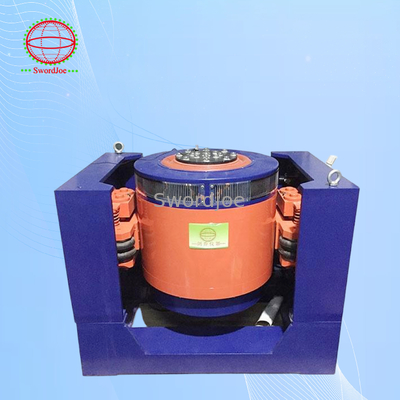

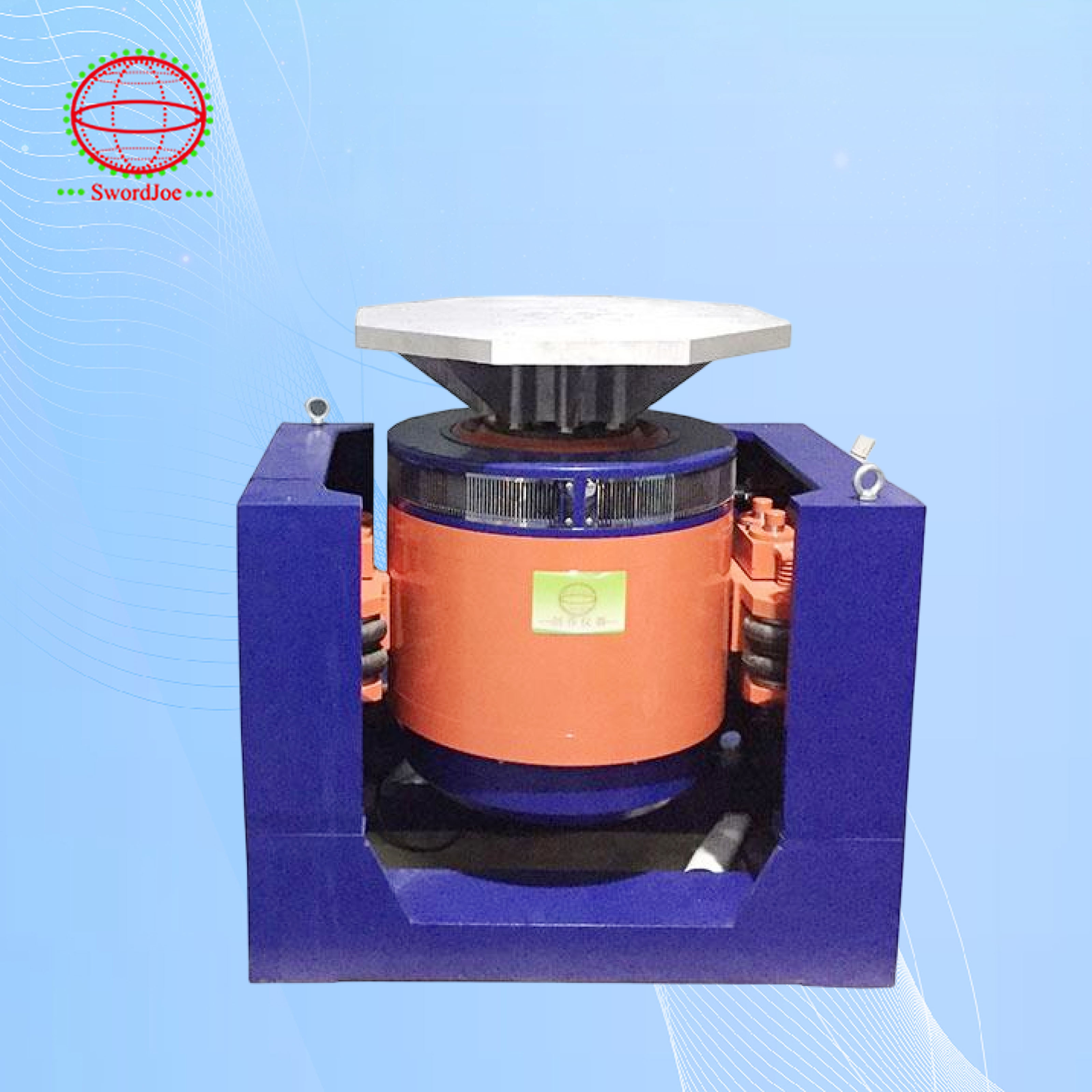

Images du produit

Normes de conformité

IEC 62660-2 (cellules secondaires lithium-ion pour véhicules routiers électriques)
IEC 62281 (Sécurité pendant le transport)
IEC 62133-2:2017 (Exigences de sécurité pour les cellules secondaires scellées portables)
IEC60068-2-64 (Épreuves environnementales - Vibration, large bande aléatoire)
IEC60068-2-6 (Épreuves environnementales - Vibration, sinusoïdale)
IEC60086-4 (Sécurité des piles au lithium)
Le numéro 38 de l'ONU.3.4.3 (Transport de marchandises dangereuses)
UL-1642 (norme pour les batteries au lithium de sécurité)
ISO16750-2 (essais environnementaux des véhicules routiers)
Les normes de l'ISTA6-AMAZON.COM sont les suivantes:
RTCA-DO-160G (épreuve des vibrations des équipements aéroportés)
SAE J1211 (validation des modules électriques/électroniques automobiles)

À propos de Guangdong Jianqiao Testing Equipment Co., Ltd.

En tant que fabricant professionnel spécialisé dans la recherche et le développement, la production et la vente de systèmes de test de vibration, de chambres d'essai environnementales et d'équipements de test de batteries,Nous servons des dizaines de grandes entreprises et plus de 11Nos produits répondent aux normes ISO9001 et sont conformes aux normes internationales, notamment ISO, ASTM, DIN, EN, BS, UL, JIS, GB/T et GJB.

Avec des applications dans les véhicules à énergie nouvelle, l'aérospatiale, le transport maritime et les industries électroniques, notre équipement convient à la recherche scientifique, à l'inspection de la qualité et aux domaines universitaires.
