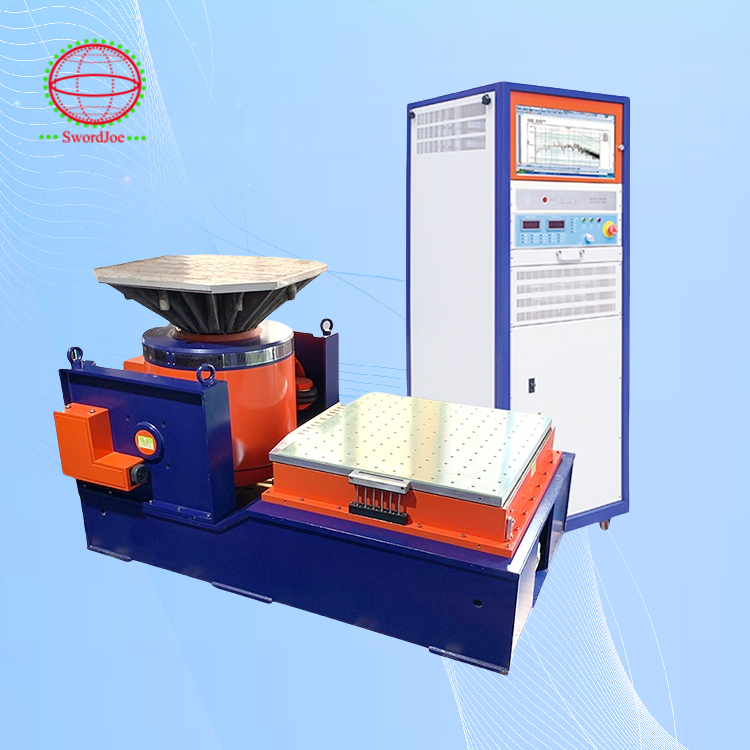

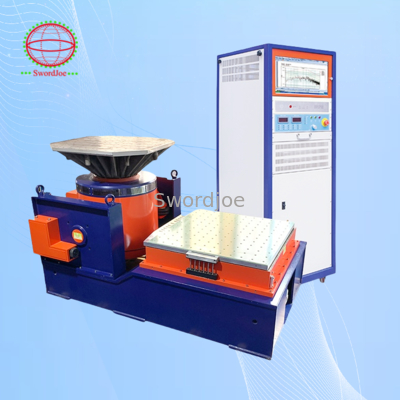

Système de test de table vibrante électrique 3 axes refroidi par air
Détails du produit
| Fréquence: | 2000 Hz | force sinusoïdale: | 3kn /300kg/674.43 lbf |
|---|---|---|---|
| Force aléatoire: | 3kn /300kg/674.43 lbf | Force de choc: | 6kn /600kg/1348.86lbf |
| Canal: | 2/4/8/16 | Accélération maximale: | 100g |
| Déplacement maximal: | 100 mm (4 "） / 76 mm (3") / 51 mm (2 ") | Charge maximale: | 120 kg |
| Masse des pièces mobiles: | 3 kg | Diamètre de l'armature: | 150 mm |
| Mettre en évidence |
Table vibrante électrique 3 axes,Table vibrante 3 axes refroidie par air,Table vibrante électrique 3 axes |
||
Description du produit
| Attribut | Valeur |
|---|---|
| Fréquence | 2000 Hz |
| Force sinusoïdale | 3kn / 300kg / 674.43 lbf |
| Force aléatoire | 3kn / 300kg / 674.43 lbf |
| Force de choc | 6kn / 600kg / 1348.86 lbf |
| Canal | 2/4/8/16 |
| Accélération maximale | 100g |
| Déplacement maximal | 100 mm (4 ") / 76 mm (3") / 51 mm (2 ") |
| Charge maximale | 120 kg |
| Masse des pièces mobiles | 3 kg |
| Diamètre de l'armature | 150 mm |

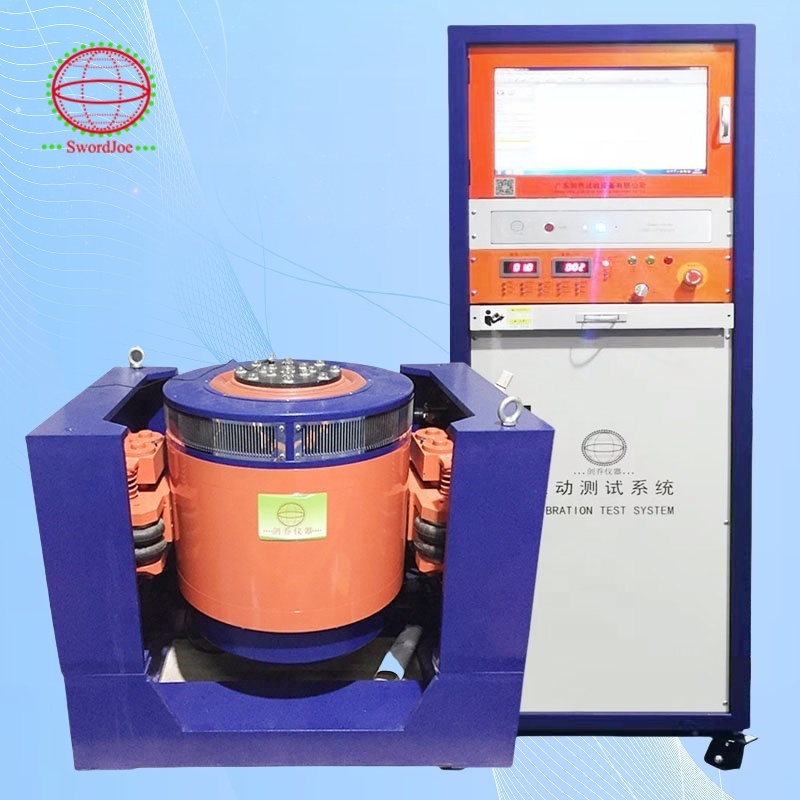

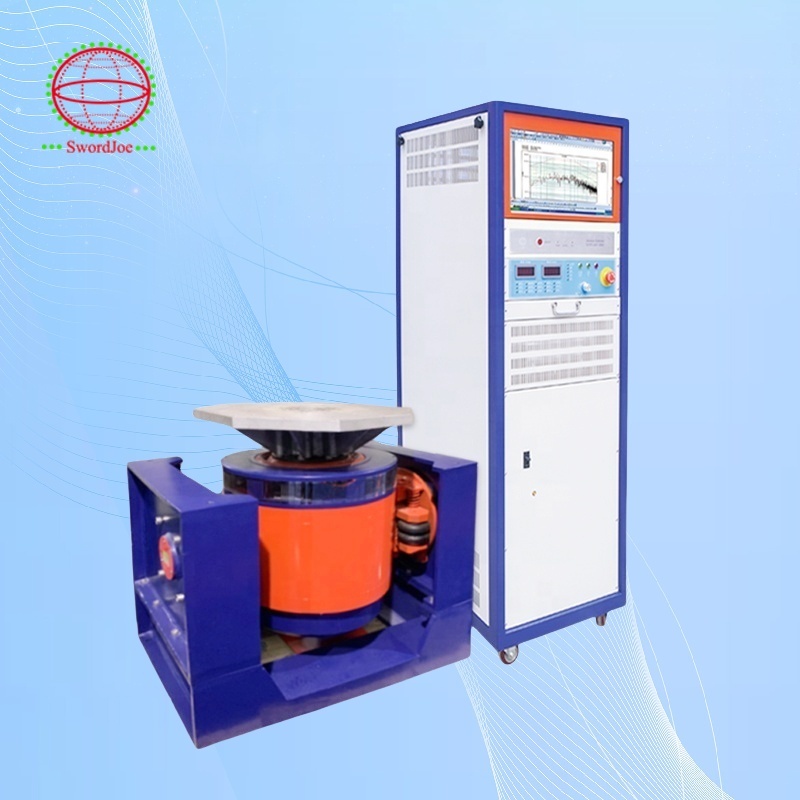

Le système de test de vibration électrique à refroidissement par air offre une large plage de fréquences, d'excellents indicateurs de performances, une haute fiabilité, une empreinte compacte, une mobilité facile et un fonctionnement simple. Disponible dans divers modèles avec des forces d'excitation allant de 1KN à 70Kn et des charges maximales de 70 kg à 1000 kg.
- Système de refroidissement à air forcé
- 1: 1 Ratio de force d'excitation aléatoire et sinusoïdale
- Déplacement de la valeur de crête à crête jusqu'à 100 mm
- Isolement efficace de l'airbag Trunnion
- Double conception du circuit magnétique avec une faible fuite de flux magnétique
- Plage de force d'excitation sinusoïdale: 1kn ~ 70Kn
- Capacité de force d'impact sinusoïdal double
- Bobine dynamique légère avec une résistance aux vibrations optimisée
- Diapositive horizontale configurable pour les tests polyvalents
- Ventilateur de refroidissement à faible bruit avec excellente performance
- Plage de fréquences à partir de 1Hz
Fiabilité de l'enroulement dynamique élevé:Une structure d'enroulement de bobine mobile améliorée offre une résistance aux vibrations supérieure dans des environnements élevés de poussée, d'accélération élevée, d'impact et de température à haute température.
Refroidissement efficace:La conception de ventilateur unique offre un refroidissement optimal avec un bruit minimal.

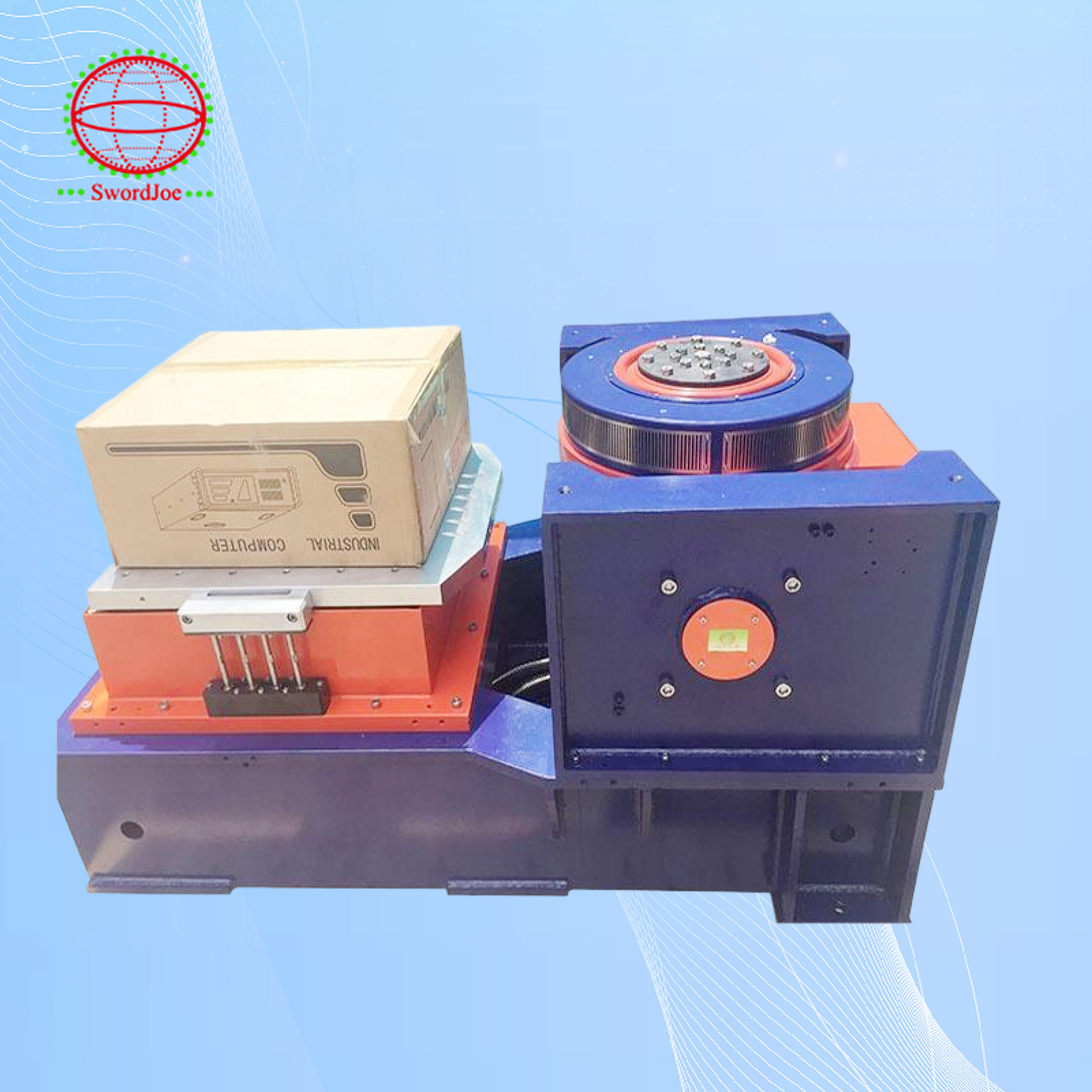

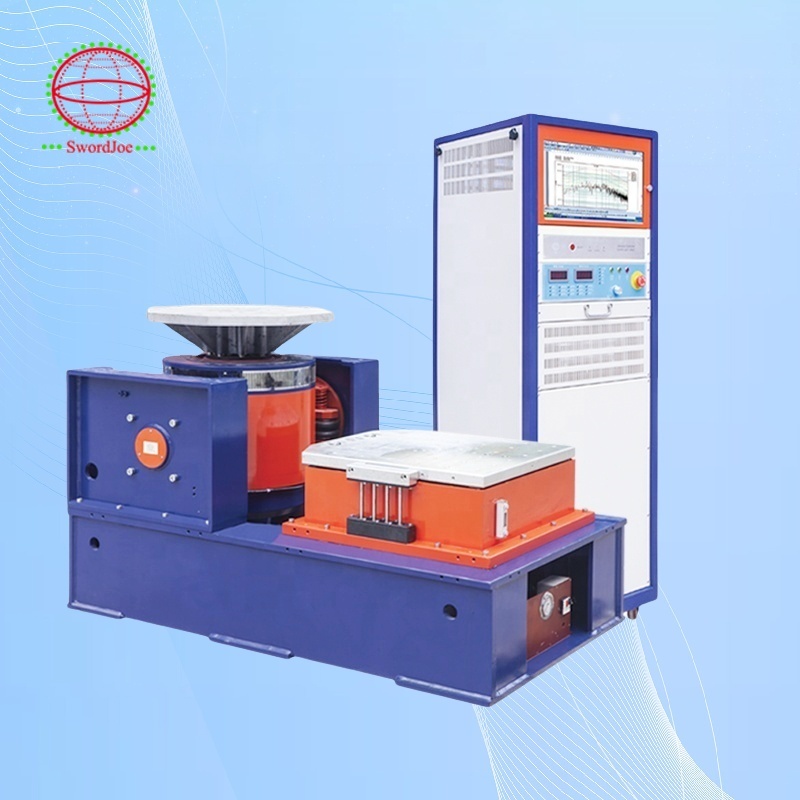

Test polyvalent:La diapositive horizontale permet une simple commutation entre les orientations de test verticales et horizontales.
Amplificateurs avancés:Caractéristique des modules MOSFET et IGBT fiables pour une stabilité maximale.
| Paramètre | Spécifications JQA-102-240 |
|---|---|
| Gamme de fréquences | 5 ~ 3500Hz |
| Force sinusoïdale notée | 10kn |
| Force de choc | 20kn |
| Max. Accélération | 980m / s² |
| Max. Vitesse | 2m / s |
| Max. Déplacement | 51 mm pp |
| Max. Charger | 200 kg |
| Diamètre de l'armature | 240 mm |
- IEC62660-2 (cellules lithium-ion secondaires)
- CEI 62281 (sécurité pendant le transport)
- CEI 62133-2: 2017 (exigences de sécurité)
- IEC60068-2-64 (tests environnementaux)
- IEC60068-2-6 (tests de vibration)
- IEC60086-4 (sécurité de la batterie au lithium)
- UN 38.3.4.3 (Transport de marchandises dangereuses)
- UL-1642 (sécurité de la batterie au lithium)
- ISO16750-2 (Automotive Electronics)
- RTCA-DO-160G (équipement aéroporté)
- SAE J1211 (modules automobiles)
À propos de Guangdong Jianqiao Testing Equipment Co., Ltd
Un fabricant de premier plan spécialisé dans la R&D, la production et les ventes de systèmes de test de vibration, les chambres de test environnemental et les équipements de test de batterie. Avec plus de 20 ans d'expérience, nous fournissons des produits de haute qualité et des solutions complètes aux meilleures entreprises et aux utilisateurs finaux du monde entier.
Nos produits sont conformes à l'ISO9001 et répondent aux normes internationales, notamment ISO, ASTM, DIN, EN, BS, UL, JIS, GB / T et GJB. Largement utilisé dans les nouveaux véhicules énergétiques, l'aérospatiale, l'expédition, l'électronique et d'autres industries pour la recherche scientifique, l'inspection de la qualité et les applications académiques.
