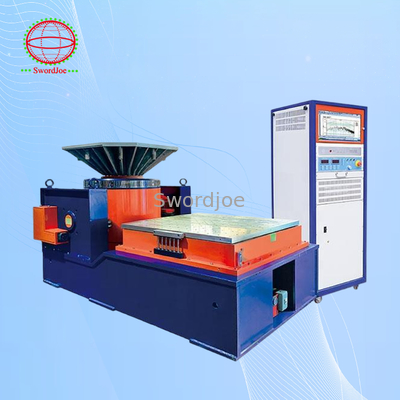

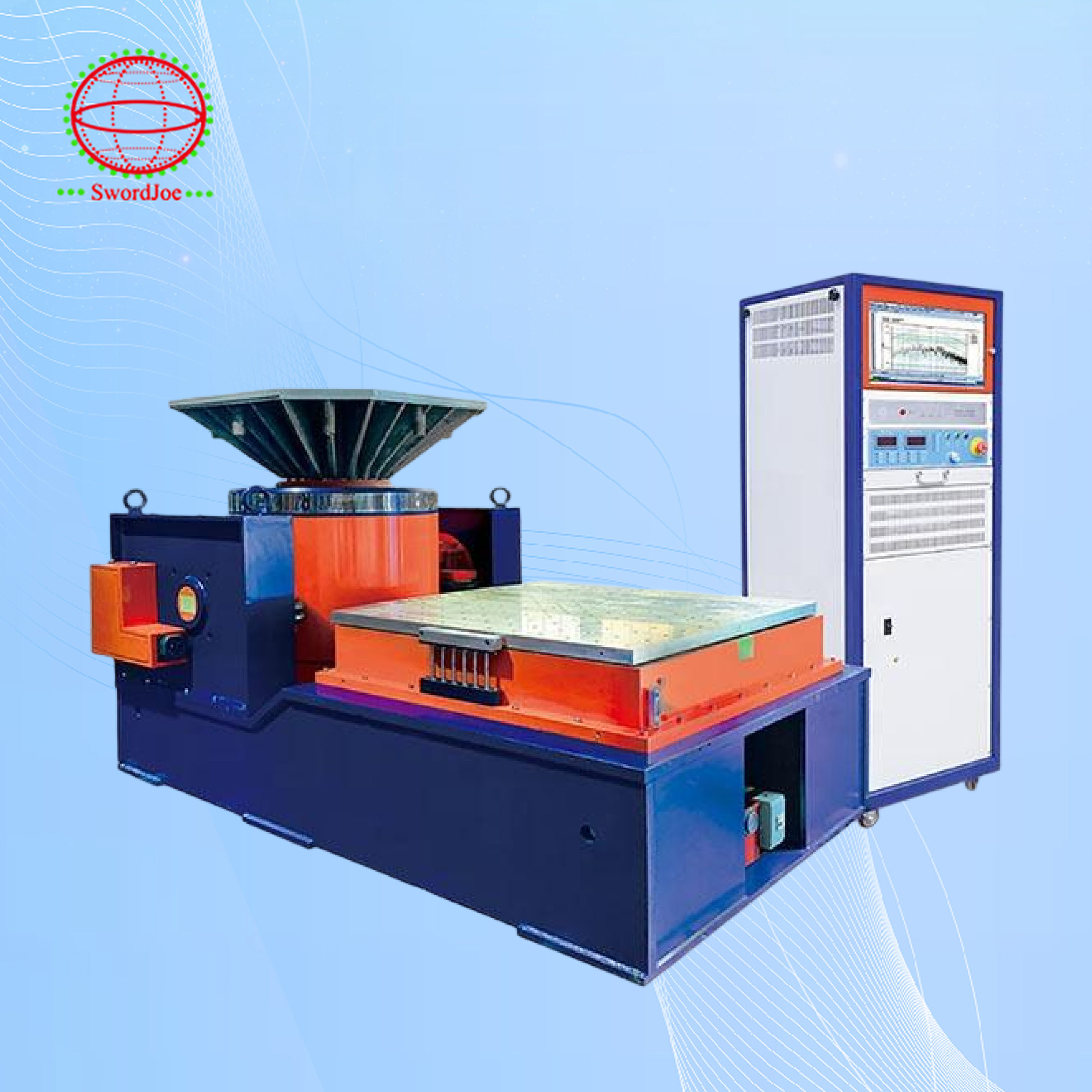

Tabela de simulação do balançador de vibração de transporte para o pacote ISTA1A/2A/3A/6A
Detalhes do produto
| Freqüência: | 2.000Hz | força senoidal: | 3KN /300KG/674.43LBF |
|---|---|---|---|
| Força aleatória: | 3KN /300KG/674.43LBF | Força de choque: | 6KN /600KG/1348.86LBF |
| Canal: | 2/4/8/16 | Aceleração máxima: | 100g |
| Deslocamento máximo: | 100 mm (4 "）））））））） 76 mm (3")/51mm (2 ") | Carga Máxima: | 120KG |
| massa de peças móveis: | 3KG | Diâmetro da armadura: | 150mm |
| Destacar |
Tabela do agitador de vibração de transporte,ISTA1A Tabela do agitador de vibrações,ISTA2A Tabela de agitação por vibração |
||
Descrição do produto
| Atributo | Valor |
|---|---|
| Frequência | 2000Hz |
| Força senoidal | 3kN /300kg/674.43lbf |
| Força aleatória | 3kN /300kg/674.43lbf |
| Força de choque | 6kN /600kg/1348.86lbf |
| Canal | 2/4/8/16 |
| Aceleração máxima | 100g |
| Deslocamento máximo | 100mm (4")/76mm (3")/51mm (2") |
| Carga máxima | 120KG |
| Massa das partes móveis | 3KG |
| Diâmetro da armadura | 150mm |
O sistema de teste de vibração eletrodinâmico com resfriamento a ar apresenta ampla faixa de frequência, excelentes indicadores de desempenho, alta confiabilidade, design compacto, fácil mobilidade e operação simples. Disponível em vários modelos com forças de excitação variando de 1kN a 70kN e cargas máximas de 70kg a 1000kg.
Amplamente utilizado em aviação, aeroespacial, defesa, marítimo, comunicações, automotivo, eletrônicos, eletrodomésticos e outras indústrias. Fornece equipamentos de teste abrangentes para múltiplas condições ambientais, incluindo testes climáticos e mecânicos.
- Sistema de resfriamento forçado a ar
- Força de excitação aleatória e senoidal com relação 1:1
- Valor de pico a pico do deslocamento de até 100mm

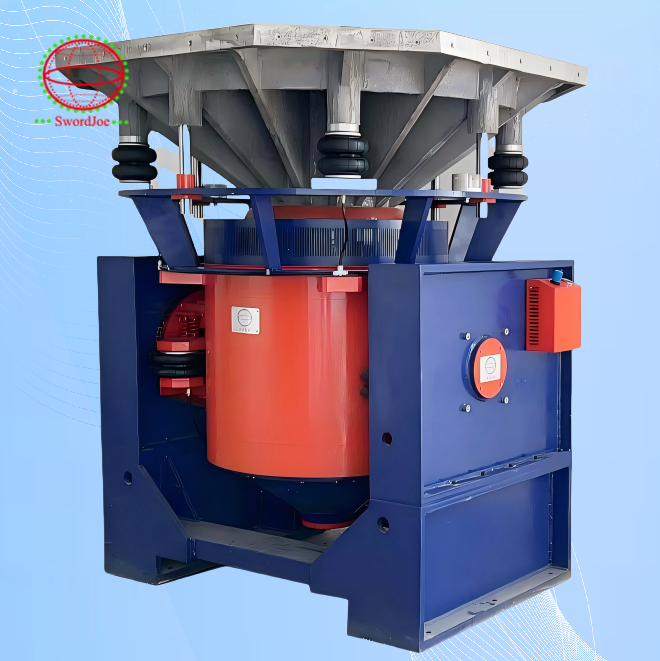

- Airbag de pivô com excelente efeito de isolamento
- Design de circuito magnético duplo com baixo vazamento de fluxo magnético e campo magnético uniforme
- Faixa de força de excitação senoidal: 1kN ~ 70kN
- Força de impacto senoidal dupla (três vezes mais que 2 toneladas)
- Bobina dinâmica leve com design otimizado e forte resistência à vibração
- Airbag central com forte capacidade de carga e excelente desempenho em baixa frequência
- Deslizamento horizontal configurável
- Ventilador de alta eficiência com baixo ruído
- Faixa de frequência a partir de 1Hz
Alta confiabilidade da bobina dinâmica: Estrutura e tecnologia inovadoras melhoram significativamente a confiabilidade da resistência à vibração em ambientes de alta força, alta aceleração, impacto e alta temperatura.
Ventilador de resfriamento: Design exclusivo de duto de ar proporciona excelente efeito de resfriamento com operação de baixo ruído.

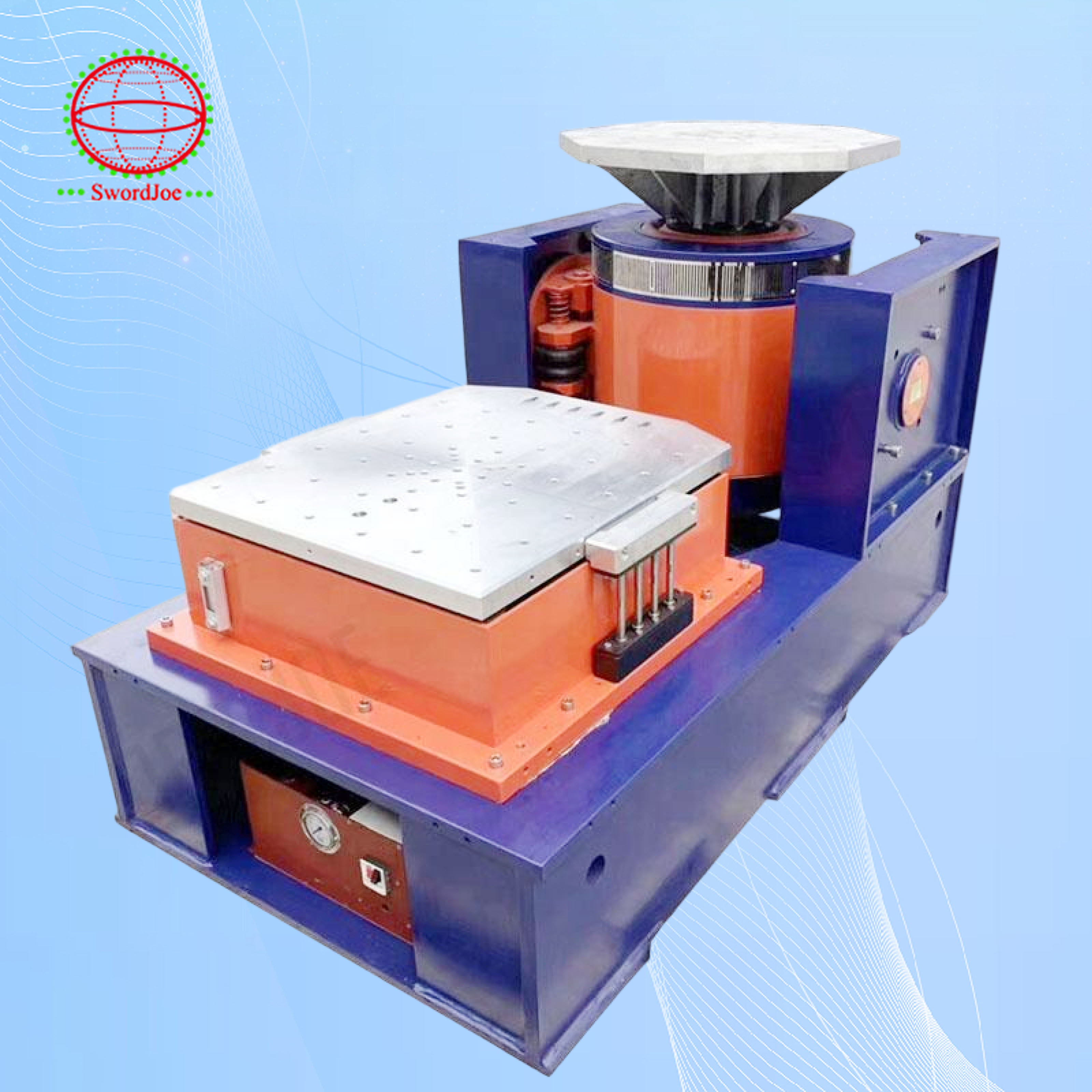

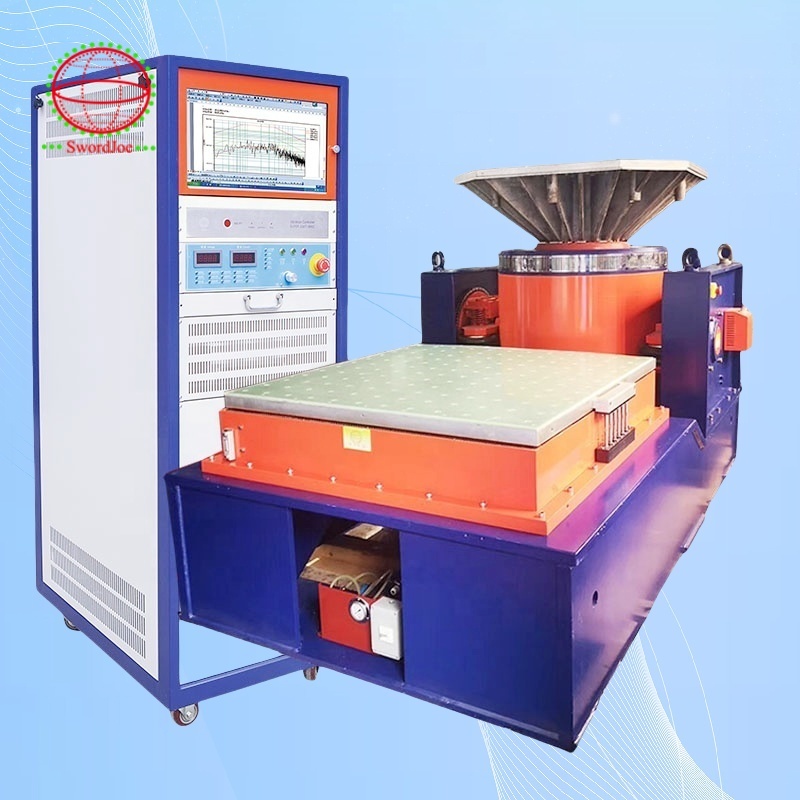

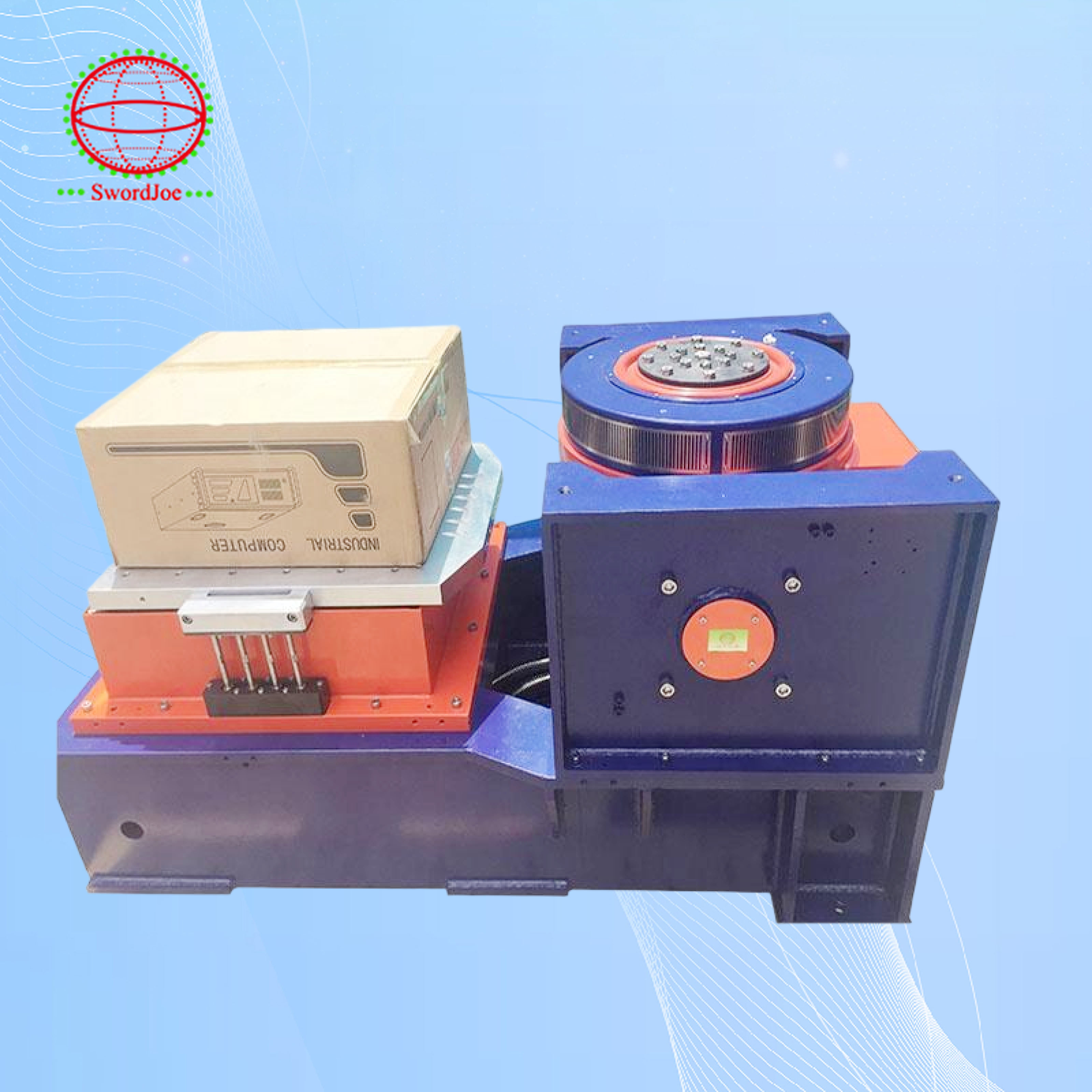

Teste horizontal e vertical: Mesa vibratória elétrica com deslizamento horizontal permite troca simples entre orientações de teste.
Módulo IGBT: Amplificadores apresentam módulos MOSFET e IGBT confiáveis para alta estabilidade e confiabilidade.
| Modelo do Agitador | JQA-402-44/0JQA-403-440 |
|---|---|
| Faixa de Frequência (Hz) | 5~2700 |
| Força senoidal nominal (KN) | 40 |
| Força de choque (KN) | 80/120* |
| Aceleração máx. (m/s²) | 980 |
| Velocidade máx. (m/s) | 2 |
| Deslocamento máx. (mmp-p) | 51/76 |
| Carga máx. (kg) | 500 |
| Frequência de isolamento de vibração (Hz) | 2.5 |
| Tipo de mesa de agitação | JQ-40 |
| Peso das partes móveis (kg) | 40 |
| Diâmetro da armadura (φmm) | 440 |
| Momento excêntrico admissível (N x m) | 490 |
| Dimensão externa (L*A*P)(mm) | 1200*1120*900 |
| Peso do agitador (kg) | 3000 |
| Modelo do amplificador de potência | PA-30 |
| Potência máx. de saída (KVA) | 30 |
| Tamanho do Amplificador (L *A*P) | 550*1750*850 |
| Peso do Amplificador de Potência (kg) | 450 |
| Modelo de trabalho do amplificador de potência | Switch |
| Consumo de energia do sistema (KVA) | 70 |
| Método de resfriamento | Resfriamento forçado a ar |
| Modelo do ventilador | FJ-5000 |
| Fluxo nominal (m³/min) | 56 |
| Pressão nominal do vento (kPa) | 7.7 |
| Potência do ventilador (KW) | 15 |
- IEC62660-2 (Células de íon-lítio secundárias para veículos elétricos rodoviários)
- IEC 62281 (Segurança de células de lítio durante o transporte)
- IEC 62133-2:2017 (Requisitos de segurança para células secundárias seladas portáteis)
- IEC60068-2-64 (Testes ambientais - Vibração, aleatória de banda larga)
- IEC60068-2-6 (Testes ambientais - Vibração, senoidal)
- IEC60086-4 (Segurança de baterias de lítio)
- UN 38.3.4.3 (Transporte de mercadorias perigosas)
- UL-1642 (Padrão para segurança de baterias de lítio)
- ISO16750-2 (Testes ambientais para equipamentos eletrônicos automotivos)
- ISTA6-AMAZON.COM-SIOC (Envio de sistema de distribuição Amazon)
- ISTA6-AMAZON.COM-Over Boxing (Processamento de comércio eletrônico)
- RTCA-DO-160G (Testes ambientais para equipamentos de bordo)
- SAE J1211 (Validação de módulos elétricos/eletrônicos automotivos)
Somos um fabricante profissional em larga escala especializado em P&D, produção e vendas de sistemas de teste de vibração, câmaras de teste ambiental e equipamentos de teste de bateria. Com uma forte equipe de P&D, pessoal profissional de produção e vendas e um serviço pós-venda abrangente, atendemos dezenas de empresas de ponta e mais de 11.000 usuários finais nos últimos 20 anos.
Nossos produtos são fabricados em estrita conformidade com os padrões ISO9001 e atendem a padrões internacionais, incluindo ISO, ASTM, DIN, EN, BS, UL, JIS, GB/T, GJB, JIS, ANIS, UL e IEC. Amplamente utilizados em veículos de nova energia, aeroespacial, navegação, eletrônicos e outras indústrias, nossos equipamentos atendem a instituições de pesquisa científica, agências de inspeção de qualidade e campos acadêmicos.
