Instrumento de ensaio de vibração da mesa do agitador eletrodinâmico de arrefecimento do ar
Detalhes do produto
| Freqüência: | 2000Hz | força seno: | 3KN /300KG/674.43LBF |
|---|---|---|---|
| Força aleatória: | 3KN /300KG/674.43LBF | Força de choque: | 6KN /600KG/1348.86LBF |
| Canal: | 2/4/8/16 | Aceleração máxima: | 100g |
| Deslocamento máximo: | 100 mm (4 "）））））））） 76 mm (3")/51mm (2 ") | Carga máxima: | 120 kg |
| massa de peças móveis: | 3kg | Diâmetro da armadura: | 150mm |
| Destacar |
Teste de vibração da mesa do agitador de eletrodinâmica,Ensaios de vibração da mesa do agitador de arrefecimento por ar,Instrumento de ensaio de vibração eletrodinâmica |
||
Descrição do produto
| Atributo | Valor |
|---|---|
| Freqüência | 2000Hz |
| Força seno | 3KN /300KG/674.43LBF |
| Força aleatória | 3KN /300KG/674.43LBF |
| Força de choque | 6KN /600KG/1348.86LBF |
| Canal | 2/4/8/16 |
| Aceleração máxima | 100g |
| Deslocamento máximo | 100mm (4 ")/76mm (3")/51mm (2 ") |
| Carga máxima | 120 kg |
| Massa de peças móveis | 3kg |
| Diâmetro da armadura | 150mm |

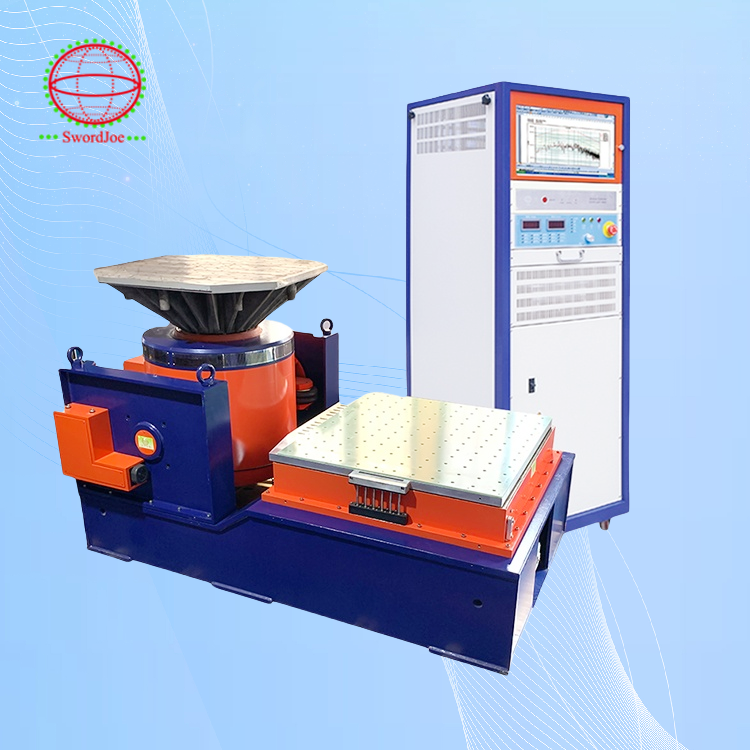

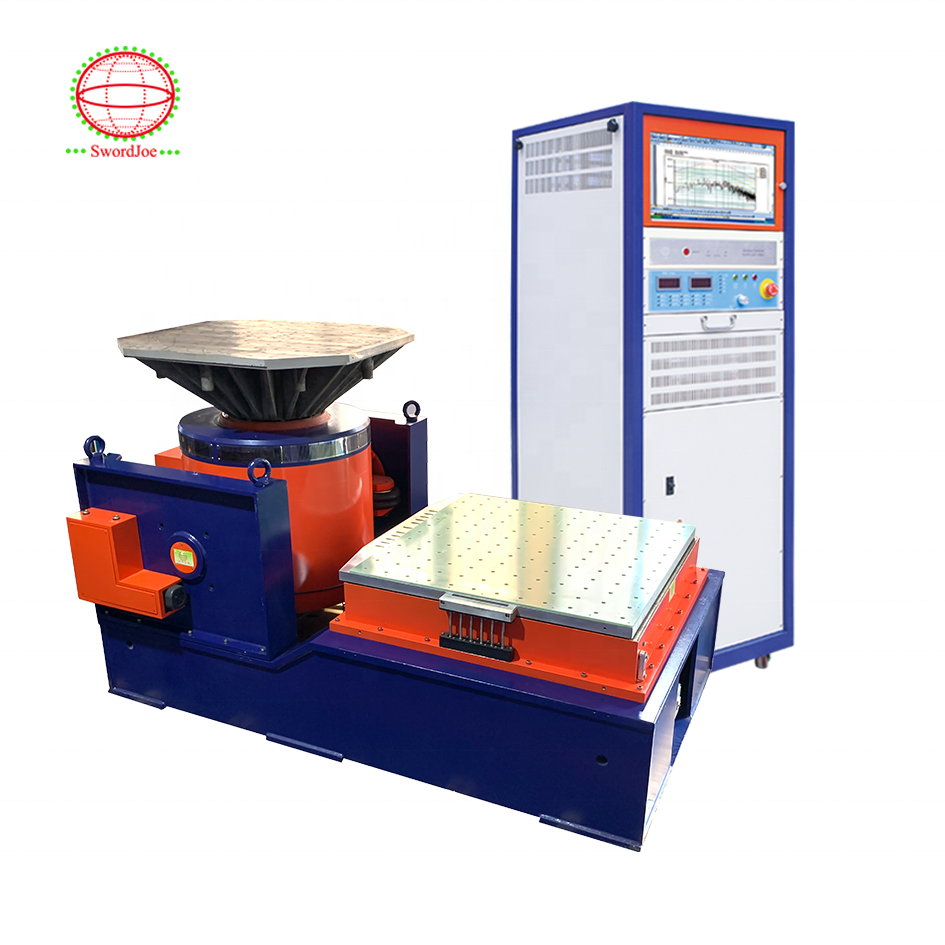

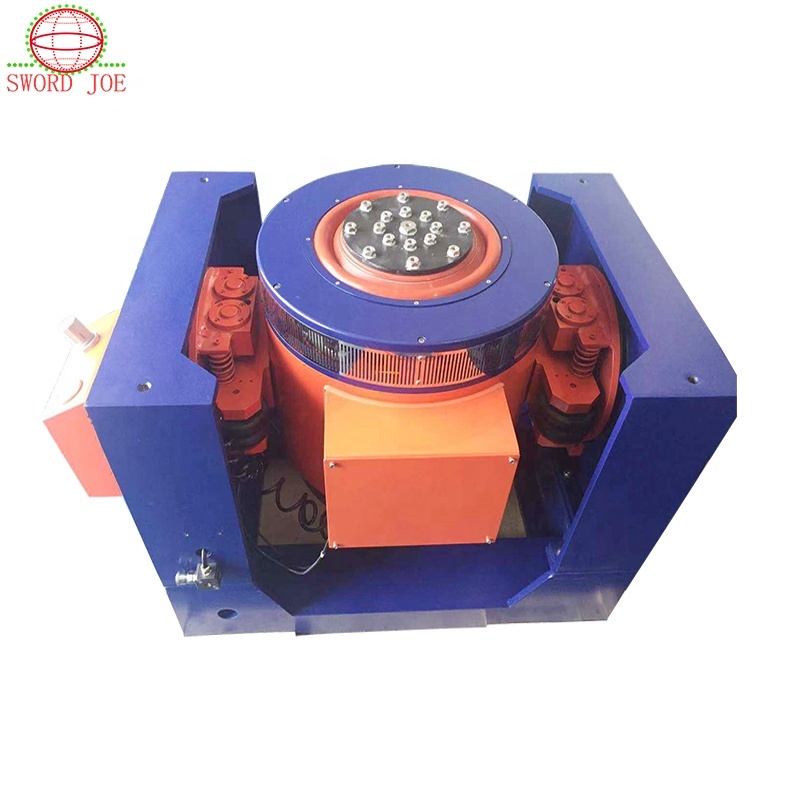

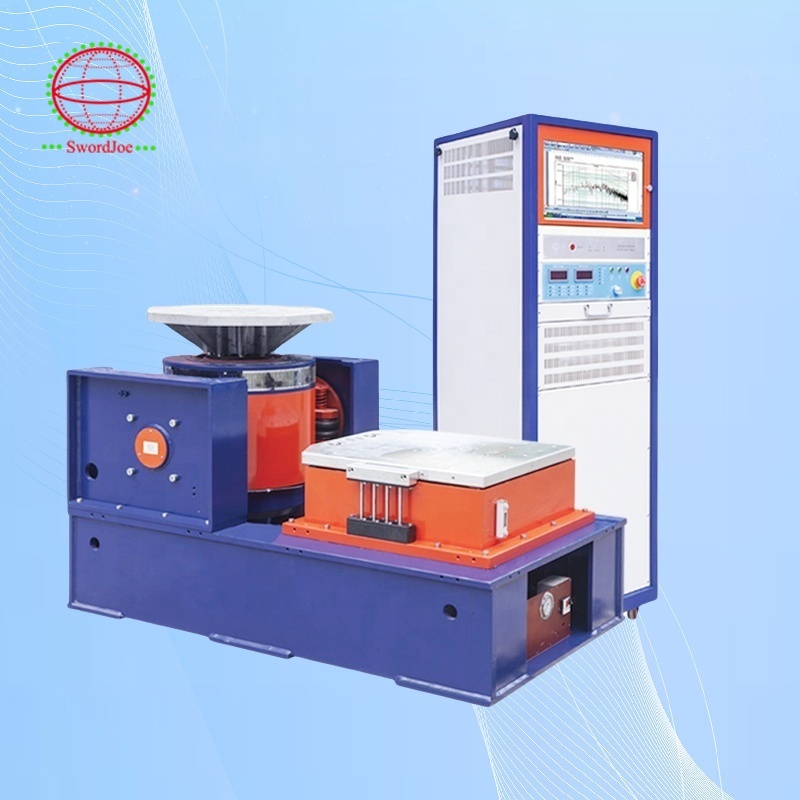

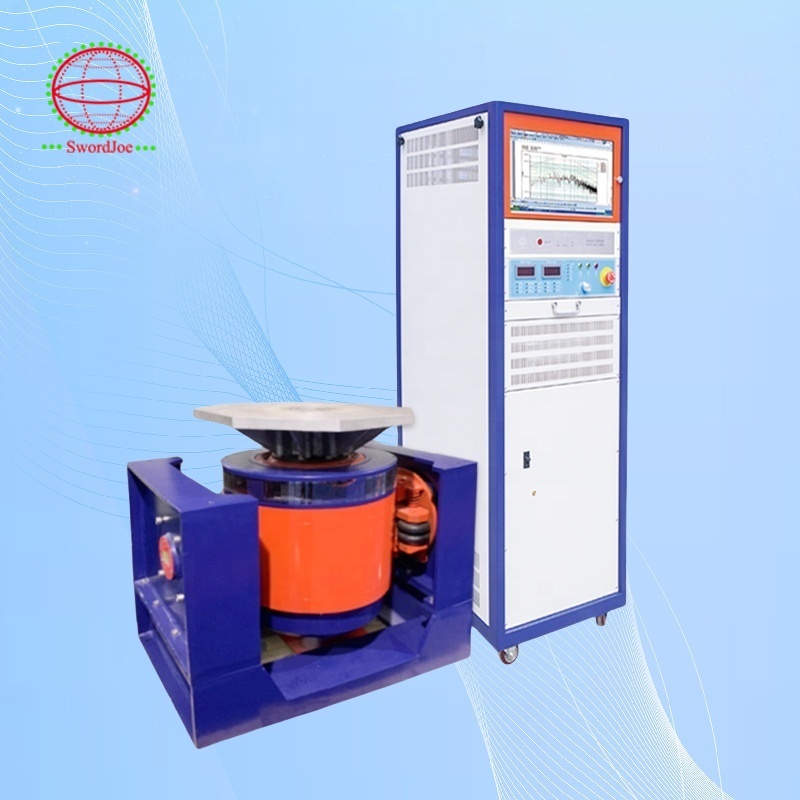

O sistema de teste de vibração-elétrico refrigerado a ar tem muitas vantagens, como ampla frequência, excelente índice, alta confiabilidade, espaço pequeno, movimento conveniente e operação simples. Atualmente, existem muitos tipos diferentes de tabelas de vibração disponíveis nesta série. A força de excitação varia de 1kn a 70kn e a carga máxima varia de 70 kg a 1000 kg.
Amplamente utilizado na aviação, aeroespacial, armas, navios, comunicações, automotivo, eletrônica, elétrica, eletrodomésticos e outros campos. Ele pode fornecer equipamentos de teste abrangentes para vários ambientes, como clima e mecânica. O sistema consiste em uma tabela de vibração, um amplificador de potência e um ventilador. O controlador possui uma variedade de opções e opções para outros equipamentos de controle e medição.
- Sistema de resfriamento de ar forçado
- Força de excitação aleatória e sinusoidal 1: 1
- Valor de pico a pico de deslocamento até 100 mm
- O airbag do Trunnion tem um bom efeito de isolamento
- Projeto de circuito magnético duplo, vazamento de fluxo magnético baixo, campo magnético uniforme
- Faixa de força de excitação sinusoidal: 1kn ~ 70kn
- Força de impacto sinusoidal duplo (três vezes mais de 2 toneladas)
- Bobina dinâmica leve, design otimizado, forte resistência à vibração
- O airbag central tem forte capacidade de carga e bom desempenho de baixa frequência
- Slide horizontal configurável
- O ventilador tem um bom efeito de resfriamento e baixo ruído
- A frequência pode começar de 1Hz
Alta confiabilidade dinâmica de enrolamento:A nova estrutura e a nova tecnologia do anel de reforço dinâmico de enrolamento original melhoram significativamente a confiabilidade da resistência à vibração do enrolamento da bobina em movimento em alto impulso, vibração de alta aceleração, impacto e ambiente de alta temperatura.
Fã de refrigeração:O ventilador de refrigeração tem um duto de ar exclusivo e outro design estrutural, e o ventilador tem um bom efeito de resfriamento e baixo ruído.
Teste horizontal e vertical:A tabela de vibração elétrica com lâmina horizontal pode ser usada para testes horizontais e verticais. A troca entre as duas direções é simples e fácil de controlar.
Módulo IGBT:Os amplificadores apresentam módulos confiáveis de MOSFET e IGBT para alta estabilidade e confiabilidade.
Deslocamento pico de pico (amplitude) 25mm, 40 mm, 51 mm, 76mm e 100 mm
| Modelo Shaker | JQA-062-230 |
|---|---|
| Faixa de frequência (Hz) | 5 ~ 3500 |
| Força senoidal classificada (KN) | 6 |
| Força de choque (KN) | 12 |
| Máx. aceleração (m/s²) | 980 |
| Máx. velocidade (m/s) | 2 |
| Máx. Deslocamento (MMP-P) | 51 |
| Máx. carga (kg) | 200 |
| Tipo de mesa de agitação | JQ-06 |
| Peso de peças móveis (kg) | 6 |
| Diâmetro da armadura (φmm) | 230 |
| Dimensão externa (W*H*D) | 790*700*550 |
| Shaker Weight (kg) | 620 |
| Modelo de amplificador de potência | PA-6 |
| Máx. potência de saída (KVA) | 6 |
| Tamanho do amplificador (W*H*D) | 550*950*850 |
| Peso do amplificador de potência (kg) | 240 |
| Modelo de trabalho do amplificador de energia | Trocar |
| Consumo de energia (KVA) | 15 |
| Método de resfriamento | Resfriamento de ar forçado |
| Modelo de ventilador | FJ-1000 |
| Fluxo nominal (m³/min) | 20 |
| Pressão do vento nominal (KPA) | 3.5 |
| Fan Power (KW) | 4 |
- IEC62660-2 (células secundárias de íons de lítio para a propulsão de veículos rodoviários elétricos -Part2: teste de confiabilidade e abuso)
- IEC 62281 Segurança das células e baterias de lítio primário e secundário durante o transporte
- IEC 62133-2: 2017 Células secundárias e baterias contendo alcalinas ou outros eletrólitos não ácidos-requisitos de segurança para células secundárias seladas portáteis
- IEC60068-2-64 Testes ambientais-Parte 2-64: Testes-Teste FH: Vibração, banda larga aleatória e orientação
- IEC60068-2-6 Testes ambientais-Parte 2-6: Testes-Teste FC: Vibração, (sinusoidal)
- IEC60086-4 Baterias Primárias -Parte 4: Segurança das baterias de lítio
- ONU 38.3.4.3 Recomendações sobre o transporte dos bens /manual perigosos de testes e critérios
- Padrão UL-1642 para baterias de lítio de segurança
- Veículos rodoviários ISO16750-2-Condições ambientais e testes para equipamentos eletrônicos-parte 2: Cargas elétricas
- ISTA6-AMAZON.com- SIOC NAVES NO CONTESTO DE PRÓPRIO (SIOC) para Amazon.com Sistema de distribuição Remessa
- ISTA6-AMAZON.COM-Excesso de realização comercial eletrônica para remessa parcial de entrega
- RTCA-DO-160G-Condições ambientais e procedimentos de teste para equipamentos transportados pelo ar 8.0 Vibração
- SAE J1211-Handbook para robustez Validação de módulos elétricos/eletrônicos automotivos
A Guangdong Jianqiao Testing Equipment Co., LTD é um fabricante profissional em larga escala especializado em P&D, produção e vendas de sistema de teste de vibração, câmara de teste ambiental e equipamentos de teste de bateria. Com a vantagem nos técnicos no departamento de P&D, a equipe de produção e vendas profissional e o departamento perfeito para pós-serviço, e vários engenheiros sênior de P&D contrataram em todo o país.
Nossa rede de marketing abrange as principais cidades grandes e médias entre o país. Nos últimos 20 anos, a Jianqiao fornece produtos de alta qualidade e soluções únicas para dezenas de 100 principais empresas e 11289 usuários finais.
A empresa fabrica todos os tipos de equipamentos de vibração e teste ambiental em estrita conformidade com a ISO9001 e os produtos atendem ao padrão de ISO, ASTM, DIN, EN, BS, UL, JIS, GB/T, GJB, JIS, ANIS, UL, IEC etc. e outros padrões domésticos e internacionais. Nossos produtos são amplamente utilizados em novos veículos de energia, aeroespacial, remessa, indústria eletrônica e outras indústrias e são aplicáveis a todas as unidades de pesquisa científica, instituições de inspeção de qualidade e campos acadêmicos.
