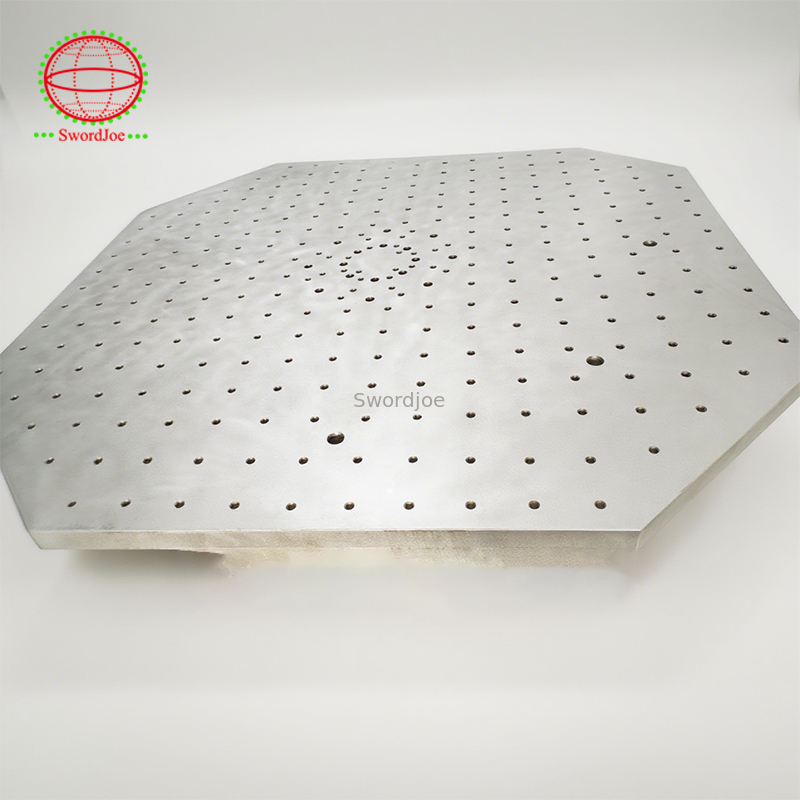

Espansori per testa vibrante per shaker con guida / senza guida per test di vibrazione

L'espansore per la testa di alta qualità aumenta la capacità dei sistemi shaker esistenti fornendo una superficie di montaggio efficace maggiore rispetto all'armatura, consentendo un alloggio di carichi utili più grandi.

• Struttura in lega di magnesio aerospaziale di alta qualità con eccellenti proprietà di smorzamento
• Intervallo di frequenza utilizzabile fino a 2 kHz
• Modello di inserzione standard in dimensioni di inserimento M8, M10 o 3/8 UNC
• Prestazioni dinamiche testate interne e testate interne (dati di prima modalità forniti)
• Include kit di montaggio completo con strumenti
• Resistente alla corrosione: le parti non lavorate sono dipinte; Le parti lavorate sono rivestite con lubrificante
• Progettazione standard out-the-shelf per brevi tempi di consegna
• Supporto tecnico completo
• Opzioni accelerometro disponibili

• Aumenta la superficie di montaggio efficace dell'armatura dello shaker
• Ospitare i payload più grandi
• Aumentare la quantità di elementi di prova in un test per ridurre i tempi di test
• Fornire una maggiore flessibilità nella progettazione degli apparecchi

Progettati utilizzando la tecnologia FEA (Finite Element Analysis), gli espansori di testa sono lanciati da una lega di magnesio ad alta resistenza e di livello aerospaziale con eccellenti proprietà di smorzamento per ridurre al minimo la dispersione della forza. Hanno una vasta gamma di frequenze utilizzabili da DC - 2000 Hz. Per prevenire la corrosione, vengono dipinte le parti non lavorate e le parti della macchina sono rivestite con lubrificante.

Offriamo due tipi di prodotti standard:

• Espansori guida guidati:Abilita i test dei payload con masse maggiori di quelli che lo shaker può supportare. Disponibile per gli agitatori (indipendentemente dal trunnion o dalla combinazione), hanno dimensioni di 1200 mm² con capacità di supporto fino a 1200 kg.
• Espansori di testa non guidati:Consentire il test dei carichi utili le cui dimensioni superano quelle della superficie di lavoro dell'armatura dello shaker. Progettati per articoli più grandi (non più pesanti), non forniscono ulteriore supporto di carico. Disponibile anche per sistemi più grandi raffreddati ad acqua.

Tutti gli espansori per la testa sono completi di elementi di fissaggio, strumenti di montaggio, inserti di attacco di payload chiave (schemi di armatura sia a griglia che), viti di armatura, chiave della chiave dedicata, chiave a coppia e sollevamento del bullone oculare per la capacità di test immediato.

Le barriere termiche riducono la conduttività di calore tra payload e shaker (o tavola di slittamento), consentendo ai sistemi di test di vibrazione di operare con camere climatiche per test ambientali. Disponibile per abbinare tutte le dimensioni di Expander Head, con altri motivi di inserimento disponibili per l'ordine speciale.

Ogni barriera termica è caratteristica:

• Fori di autorizzazione corrispondenti al modello di inserimento dell'espansore
• M6 Inserti di Helicoil lungo i bordi per le strisce di serraggio
• Include il sollevatore di eye per gli occhi, le strisce di serraggio, le strisce di serraggio angolare e le viti di attacco
